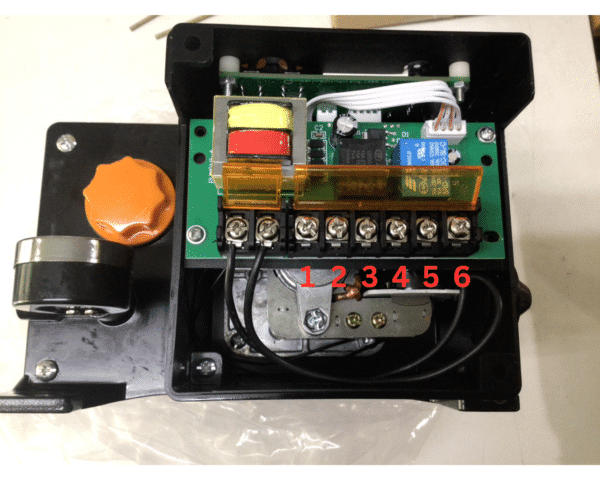

การต่อสาย

2L CNC ปั้มน้ำมันอัตโนมัติ

digital electronic timer gear pumps for cnc router

Specifications:

Structure: Gear Pump
Fuel: Manual Lubricating Pump
Power: Electric
Pressure: Low Pressure
Standard or Nonstandard: Standard
Theory: Electromagnetic Pump
Usage: Oil
Model Number: oil pump
Capacity: 2
Voltage: 220V

Products detail:

Voltage: 220VAC 1-PHASE (plug not included)
Flow:130(m3/h)
Tank Capacity: 2L
ACT Time:999 second (work time)
INT Time:999 minute (interupt time)
It have auto testing equipment. It will alarm when the oil is not enough in pump.

Note: Light shooting and different displays may cause the color of the item in the picture a little different from the real thing.
The measurement allowed error is +/-1-3 cm.

Packing:

1.One 2L CNC ปั้มน้ำมันอัตโนมัติ
2.Oil pipe 6M
3.protect steel pipe 6M
4.lubricating nipple 13pcs
5.Oil distributor 3pcs

**************************************************************************

🔧 คู่มือการใช้งานปั๊มน้ำมัน (Oil Pump)

1. การตั้งค่าเวลา (Operation Setting)

วิธีตั้งค่า

1. กดปุ่ม SET ค้าง 3 วินาที
   → หน้าจอจะกระพริบ (เข้าสู่โหมดตั้งค่า)

2. ใช้ปุ่ม
   🔺 = เพิ่มค่า
   🔻 = ลดค่า

   เพื่อตั้งค่า:

   • เวลาจ่ายน้ำมัน (Oil Filling Time)
     → ช่วง 1–99 วินาที

3. กด SET อีกครั้งค้าง 3 วินาที
   → ไปตั้งค่า:

   • ช่วงเวลาการทำงาน (Interval Time)
     → ช่วง 10–999 นาที

4. ตั้งค่าเสร็จแล้ว
   → กด SET ค้าง 3 วินาที อีกครั้ง
   → เครื่องจะเริ่มทำงานทันที

2. ปุ่ม RESET

• ปุ่ม SET (Reset) ใช้สำหรับ:

  • รีสตาร์ทการทำงานของปั๊ม

  • ปิดเสียงเตือนผิดปกติ

3. รหัสแจ้งเตือน (Fault Code)

• ERO กระพริบ = น้ำมันต่ำ

• ERP กระพริบ = แรงดันผิดปกติ

• ERS กระพริบ = ระบบ timeout / ทำงานผิดพลาด

4. การติดตั้ง (Installation)

1. ใช้ไฟ 220V

2. มีระบบแจ้งเตือนน้ำมันต่ำ
   → ถ้าระดับน้ำมันต่ำ ต้องเติมทันที

3. ขนาดทางออกมาตรฐาน:

   • เกลียว M10

   • ท่อ 6 mm

   • ถ้าจะใช้ 4 mm ต้องแจ้งล่วงหน้า

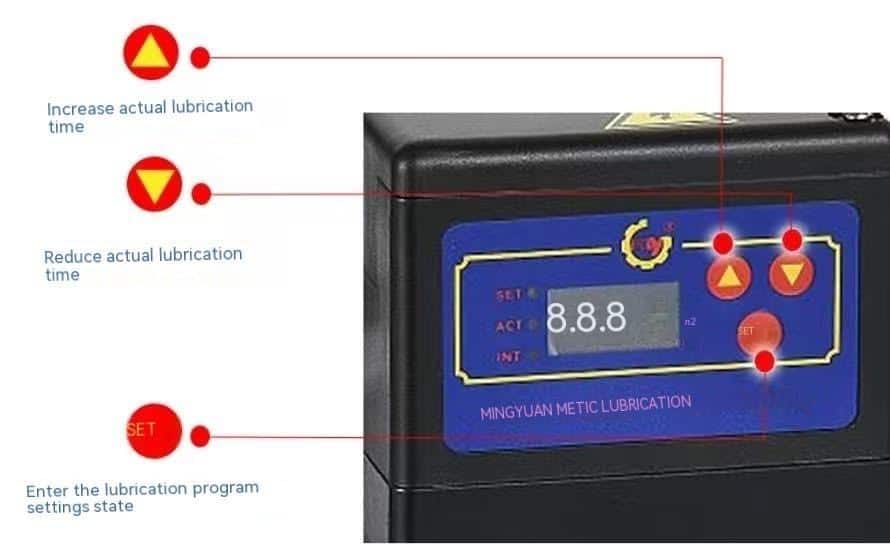

5. ปุ่มควบคุมหน้าเครื่อง

• 🔺 เพิ่มเวลาจ่ายน้ำมัน

• 🔻 ลดเวลาจ่ายน้ำมัน

• SET = เข้าโหมดตั้งค่า

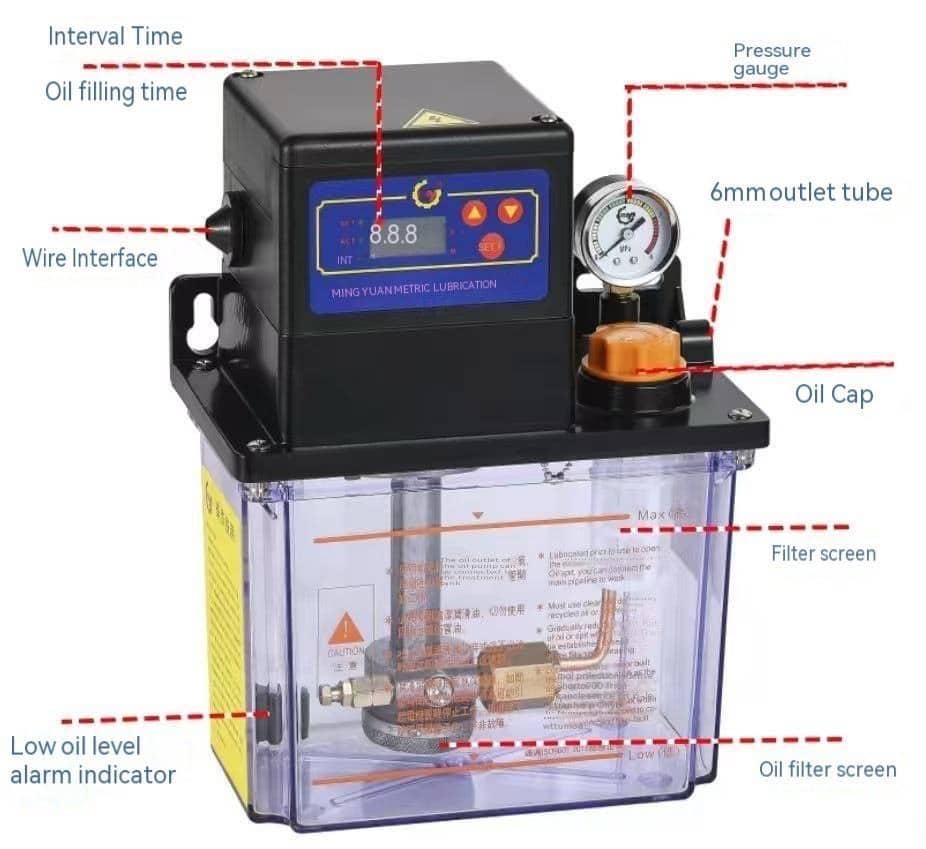

6. ส่วนประกอบของเครื่อง

• Interval Time = เวลาพักระหว่างรอบ

• Oil Filling Time = เวลาที่ปั๊มน้ำมัน

• Pressure Gauge = เกจวัดแรงดัน

• Outlet Tube 6mm = ท่อจ่ายน้ำมัน

• Oil Cap = ฝาเติมน้ำมัน

• Filter Screen = ตัวกรอง

• Low Oil Sensor = เซ็นเซอร์น้ำมันต่ำ

• Wire Interface = จุดต่อสายไฟ

💡 สรุปการใช้งานจริง (แบบช่าง)

• ตั้งค่า 2 อย่างหลัก:

  • ยิงนานแค่ไหน (วินาที)

  • ยิงทุกกี่นาที

• ถ้าเครื่องร้องเตือน → กด SET reset ได้

• ถ้าไม่จ่ายน้ำมัน:

  • เช็คน้ำมันก่อน (ERO)

  • เช็คแรงดัน (ERP)

  • เช็คระบบ timeout (ERS)
