การ Set Model Motor ใน Servo Driver
กดปุ่มย้อนกลับ ← ไปยังเลเยอร์แรก จากนั้นกดปุ่มขึ้น ↑หรือปุ่มลง ↓ เพื่อเลือกโหมด PA และกดปุ่ม SET เพื่อเข้าสู่เลเยอร์ที่สอง กดปุ่มขึ้น ↑ หรือปุ่มลง ↓ เพื่อตั้งค่าเป็น 0 จากนั้นกดปุ่ม SET เพื่อเข้าสู่เลเยอร์ที่สาม และกดปุ่มขึ้น ↑ หรือปุ่มลง ↓ เพื่อตั้งค่า 385 กดปุ่ม SET เพื่อบันทึก จากนั้นกดปุ่มย้อนกลับ←เพื่อย้อนกลับไปยัง PA–layer และกดปุ่ม SET เพื่อเข้าสู่มัน ตั้งค่าเป็น 1 (PA1) จากนั้นกดปุ่ม SET เพื่อตั้งค่ารหัสมอเตอร์ของคุณโดยขึ้นคีย์↑หรือลง คีย์ ↓ เช่น ถ้ามอเตอร์ของคุณเป็น 80ST-M02430 โปรดตั้งค่า PA1 เป็น 80 แล้วกดปุ่ม SET เพื่อเข้าสู่เลเยอร์ถัดไปและเลือกรุ่น 02430 สุดท้ายให้กดปุ่ม SET สักครู่จนกว่าหน้าจอจะกะพริบ 2 ครั้ง . อย่าลืมรีเซ็ตพลังงานหลังจากตั้งค่า
DS100S-40 AC Servo Driver
1.Set Parameter PA4=1 (Speed control Mode)
2.Set PArameter PA21=100 (Selected Speed )
3.Set Parameter PA22=3 (Jog Speed Command)
4.Set Parameter PA53=1 (Enable Mode)
5.RESET POWER
6.Selected Function Jr-
7.Press up key ↑or down key ↓to test Motor

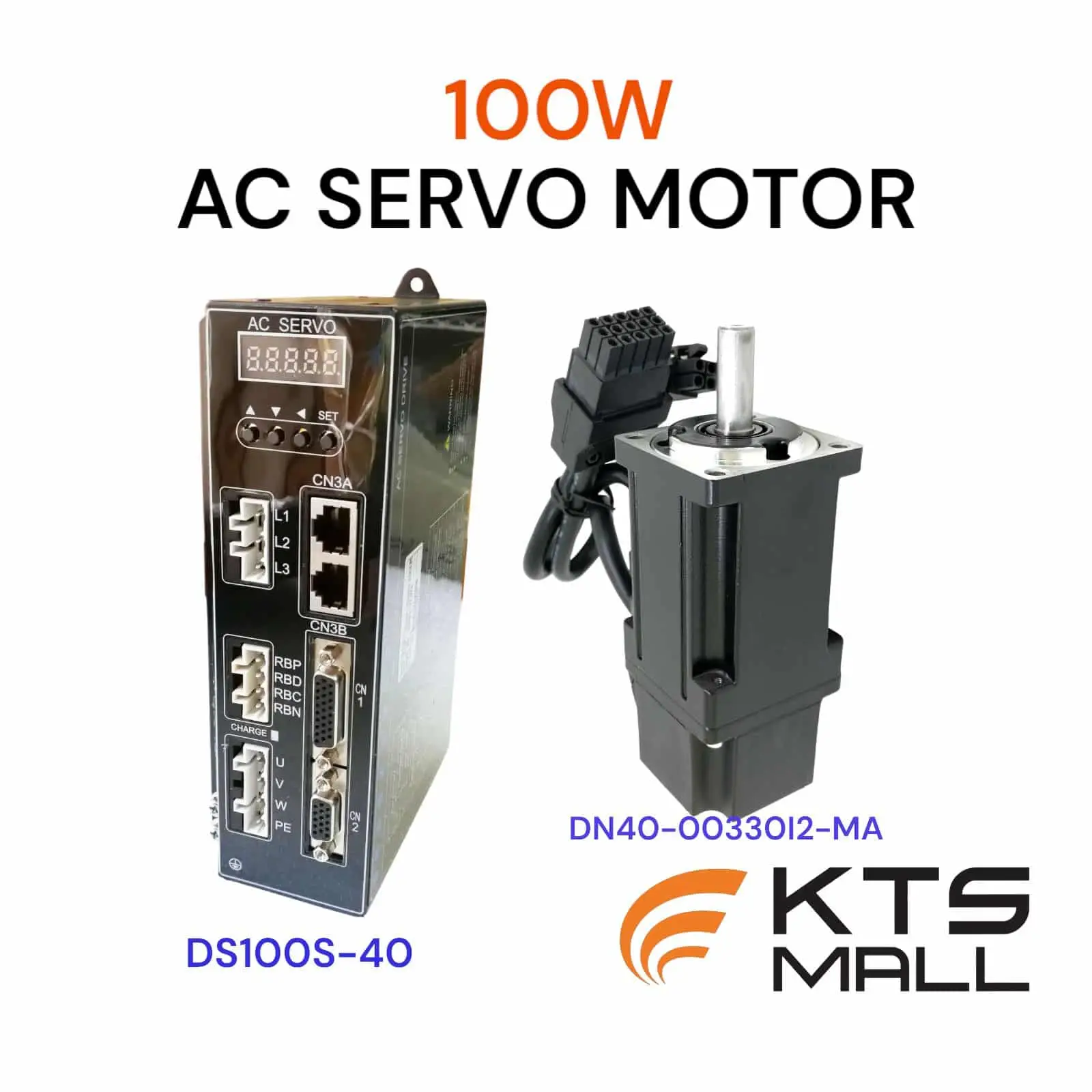

100W.AC Servo Motor
Specifications
Motor Model: DN40-00330I2-MA
Rate Power: 0.1KW. (100W)
Rate Voltage: 220V.
Rated Current: 0.6A
Rate Speed: 3000 rpm.
Rate Torque: 0.32N.m
Max Torque: 0.64 N.m
Constant Voltage: 32.8V/1000r/min
Torque Coefficient: 0.4 N.m/A
Rator Inertia: 0.051×10¯⁴ Kg.m²
Line-line Resistance: 34Ω
MachanicalTime-Constant: 1.18ms
Encoder Resolution: 2500ppr
Insulation Class: Clase B
Protection Level: IP65
Environment: -20°C to +40°C
Humidity Below: 90%RH
Net Weight: 0.32Kg
Aplication Driver: DS100S-40/DS100H-40
