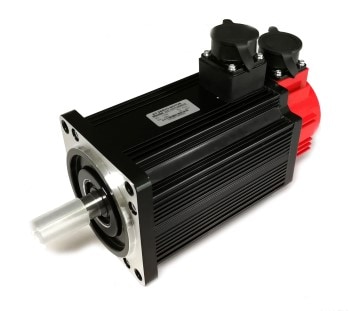

1.2KW. AC Servo Motor Absolute Encoder

Description

1.2KW AC Servo Motor set

ชุด 1.2KW.AC Servo Motor

Features:

-Strong Overload Capability
-High response frequency: 1.5KHz
-Excellent Anti-interference Ability
-Good position following capability

DS200H AC Servo Driver

Specification:

High performance compatible icremental encoders and absolute encoders
Output Power:                                  1.0 – 2.6KW AC servo motor
Main Supply:                                    1phase/3phase,AC220V-240V,50/60Hz
Control Signal:                                  5VDC/24VDC,
Method Control:                               -Position control
-Velocity control
-Test trial control
-JOG control
-Torque control
Protect Fuction:                                Over speed/Under voltage/Over voltage/over current/over load/encoder error/control power supply               error/position deviation current
Monitoring Function:                          velocity/current position/command pulse accumulation/position error/motor torque/motor current/working state
Control Input:                                    1.servo enable 2.alarm clearance 3.CCW drive inhibition 4.CW drive inhibition 5.deviation counter clear 6.command pulse inhibition 7.CCW torque limit 8. CW torque limit
Control Output:                                  servo ready/servo alarm/positioning completion/mechanical brake
Resistance Braking:                           Built-in/Built-out
โหลดที่เหมาะสม:                                 น้อยกว่า 5 เท่าของแรงเฉื่อยมอเตอร์
Display:                                              5 LEDs , 4 keys
Command Input:                                1: pulse+direction, 2: CCW/CW, 3: A phase/B phase
Electronic Gear Ratio:                        1/32767-32767
Cooling:                                               การหล่อเย็นตามธรรมชาติหรือการหล่อเย็นที่บังคับ
สภาพแวดล้อมการทำงาน:                      หลีกเลี่ยงฝุ่นฝุ่นละอองน้ำมันและก๊าซที่มีฤทธิ์กัดกร่อน
อุณหภูมิในการทำงาน Ambient Temp:    0~+40℃
Humidity:                                             ความชื้นสัมพัทธ์ 40% ถึง 90% RH, ไม่มีไอน้ำ
การสั่นสะเทือน:                                     5.9m/s2 MAX
อุณหภูมิในการจัดเก็บ:                            -20℃ to 80℃

ข้อมูลจำเพาะของมอเตอร์

ข้อมูลจำเพาะ:
รุ่น: DS110ST-AM06020
กำลังไฟ (W): 1200
แรงดันไฟฟ้า (V): 220V
แรงบิดสูงสุด (N.m): 6N.m
ความเร็วจัดอันดับ (รอบต่อนาที): 2000 รอบต่อนาที
เฟส: สามเฟส
หน้าแปลน: 110 มม.
เส้นผ่าศูนย์กลางเพลา: 19 มม
แรงดันไฟฟ้ากระแสสลับ: 220V
กำลังขับ: 1.2KW
รับรอง: CE
เข้ารหัส: เข้ารหัสแน่นอน (17 บิต)
การติดตั้งหน้าแปลน: 110 * 110
ขนาด: 50 * 45 * 30 ซม
น้ำหนัก: 9.5 กิโลกรัม

การบรรจุ ชุด 1.2KW.AC Servo Motor:

1. เซอร์โวมอเตอร์ 1.2KW
2. ไดรเวอร์ DS200H
3. สายเคเบิล

รายละเอียดบรรจุภัณฑ์
หน่วย:   ชุด
น้ำหนักบรรจุภัณฑ์: 15.0 กก. (33.07lb.)
ขนาดบรรจุ: 50 ซม. x 45 ซม. x 30 ซม. (19.69in x 17.72in x 11.81in)
