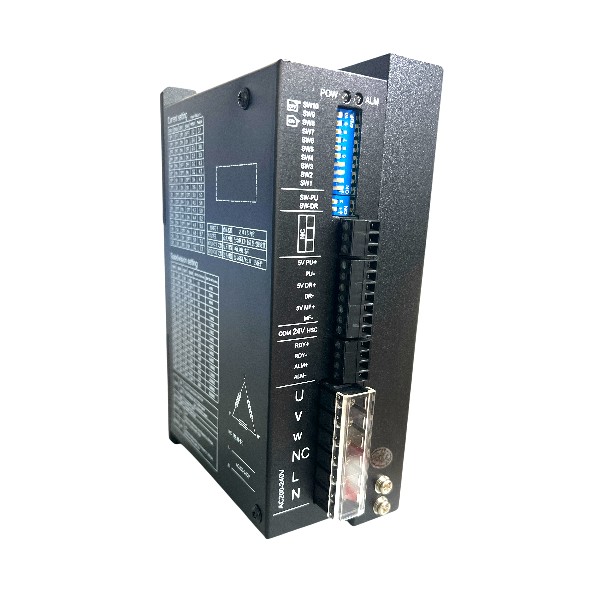

3 Phase Stepper Motor Driver DV3522C
ไดรเวอร์ควบคุมสเต็ปเปอร์มอเตอร์ 3 เฟส ใช้ไฟเลี้ยง AC 200–240V
ตั้งค่ากระแสและจำนวน Pulse/Rev ด้วย DIP Switch
รองรับสัญญาณ Pulse/Direction พร้อมไฟแสดง Power และ Alarm
เหมาะสำหรับเครื่อง CNC และเครื่องจักรอัตโนมัติ
คำเตือน:
ใช้ไฟ AC 200–240V และใช้สำหรับมอเตอร์สเต็ปเปอร์ 3 เฟส
โปรดตรวจสอบชนิดมอเตอร์ กระแส การต่อสาย และสัญญาณควบคุมก่อนสั่งซื้อ
*ราคาสินค้ายังไม่รวม VAT*
3 Phase Stepper Motor Driver DV3522C
คือไดรเวอร์ควบคุมสเต็ปเปอร์มอเตอร์แบบ 3 เฟส
ใช้ไฟเลี้ยง AC 200–240V และสามารถตั้งค่ากระแสขับมอเตอร์
รวมถึงจำนวนพัลส์ต่อรอบได้ด้วย DIP Switch บนตัวเครื่อง
ไดรเวอร์รับสัญญาณควบคุมแบบ Pulse และ Direction
เหมาะสำหรับระบบ CNC เครื่องจักรอัตโนมัติ ชุดป้อนชิ้นงาน
โต๊ะเลื่อน และงานควบคุมตำแหน่งที่ใช้สเต็ปเปอร์มอเตอร์ 3 เฟส
รุ่นสินค้า DV3522C รหัสสินค้า
030982
ไดรเวอร์ควบคุมมอเตอร์ 3 เฟส
ออกแบบมาสำหรับควบคุมสเต็ปเปอร์มอเตอร์แบบ 3 เฟส
โดยรับคำสั่งจาก PLC, Motion Controller, CNC Controller
หรือระบบควบคุมอื่นผ่านสัญญาณ Pulse และ Direction
ผู้ใช้งานสามารถตั้งค่ากระแสขับมอเตอร์และความละเอียด
Pulse per Revolution ให้เหมาะสมกับมอเตอร์และระบบควบคุม
ผ่านชุด DIP Switch ด้านข้างตัวไดรเวอร์
ช่วยให้ปรับใช้งานกับเครื่องจักรได้หลากหลาย
| รหัสสินค้าของร้าน | 030982 |
|---|---|
| ประเภทสินค้า | Digital Stepper Motor Driver |
| รุ่น | DV3522C |
| ชนิดมอเตอร์ | สเต็ปเปอร์มอเตอร์ 3 เฟส |
| แรงดันไฟเลี้ยงเข้า | AC 200–240V |
| ขั้วไฟเลี้ยง | L / N และสายดินตามตำแหน่งที่กำหนดบนเครื่อง |

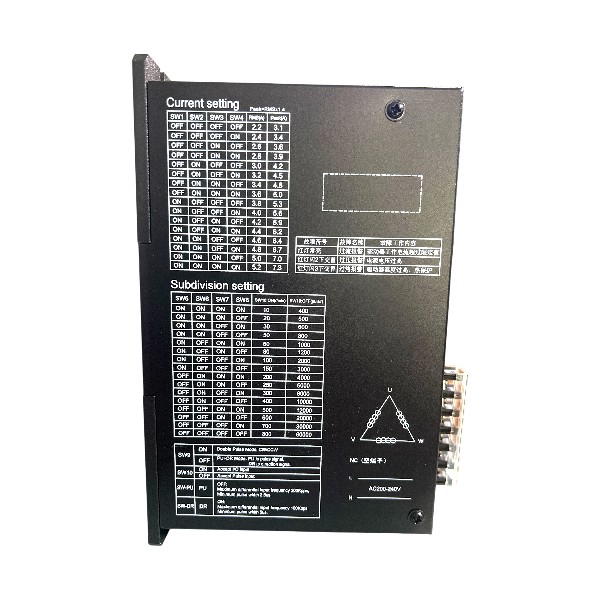

| ช่วงกระแสที่ตั้งได้ | ประมาณ 2.2–7.8A ตามตาราง DIP Switch บนเครื่อง |
| ขั้วต่อมอเตอร์ | U / V / W สำหรับมอเตอร์ 3 เฟส |
| สัญญาณควบคุม | Pulse / Direction |
| การตั้งค่าความละเอียด | ตั้งค่า Pulse per Revolution ด้วย DIP Switch |
| ช่วง Pulse Resolution | มีหลายระดับตามตารางที่พิมพ์บนตัวเครื่อง สูงสุดประมาณ 60,000 Pulse/Rev |
| สัญญาณแสดงสถานะ | Power และ Alarm |

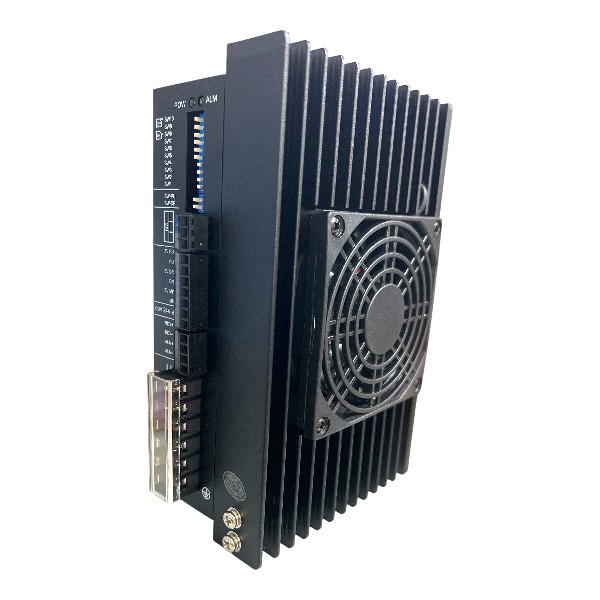

| การระบายความร้อน | ฮีตซิงก์และพัดลมระบายความร้อน |
โปรดตรวจสอบว่ามอเตอร์เป็น สเต็ปเปอร์มอเตอร์ 3 เฟส
และค่ากระแสของมอเตอร์อยู่ในช่วงที่ไดรเวอร์รองรับ
ไดรเวอร์รุ่นนี้ไม่ควรนำไปต่อกับสเต็ปเปอร์มอเตอร์ 2 เฟส
โดยดูเฉพาะกำลังหรือขนาดหน้าแปลน
ก่อนจ่ายไฟ ให้ตรวจสอบการต่อขั้วไฟเข้า L/N
ขั้วมอเตอร์ U/V/W สายดิน สัญญาณ Pulse/Direction
และการตั้งค่า DIP Switch ให้ตรงกับมอเตอร์และ Controller
อันตรายจากไฟฟ้าแรงดันสูง:
รุ่นนี้ใช้ไฟเลี้ยง AC 200–240V การติดตั้งและเดินสายควรดำเนินการ
โดยช่างไฟฟ้าหรือผู้ที่มีความรู้ด้านระบบควบคุมเครื่องจักร
ต้องตัดแหล่งจ่ายไฟและรอให้วงจรภายในคายประจุก่อนต่อหรือถอดสาย
ห้ามต่อหรือถอดสายมอเตอร์ขณะไดรเวอร์มีไฟ
และควรติดตั้งสายดิน อุปกรณ์ป้องกันกระแสเกิน
รวมถึงอุปกรณ์ตัดวงจรที่เหมาะสม
หากต้องการใช้เปลี่ยนแทนไดรเวอร์เดิม กรุณาส่งรูปเนมเพลทของมอเตอร์
รูปไดรเวอร์เดิม ค่ากระแสมอเตอร์ จำนวนสายมอเตอร์
รุ่น Controller และลักษณะสัญญาณควบคุมให้ทางร้านตรวจสอบก่อนสั่งซื้อ
