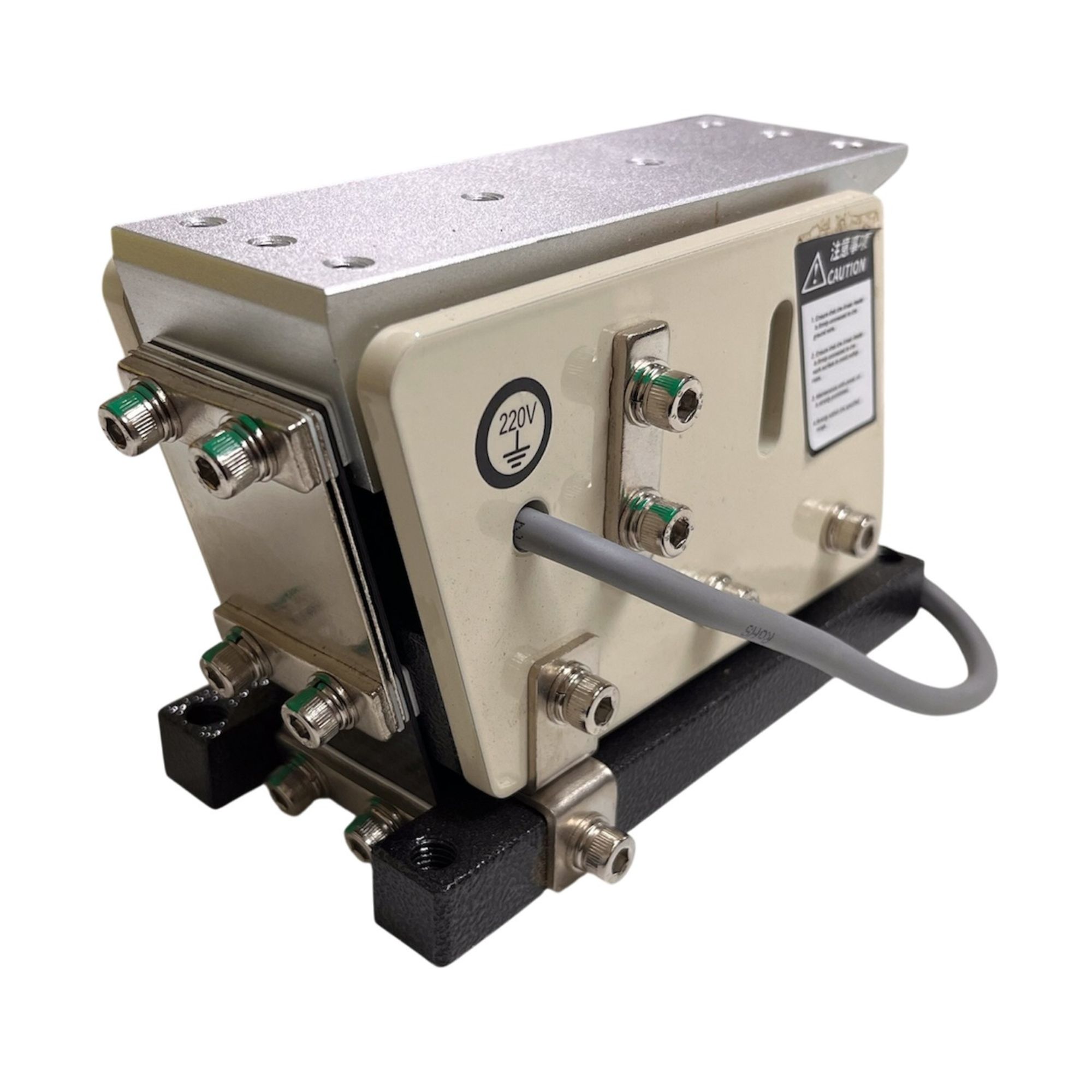

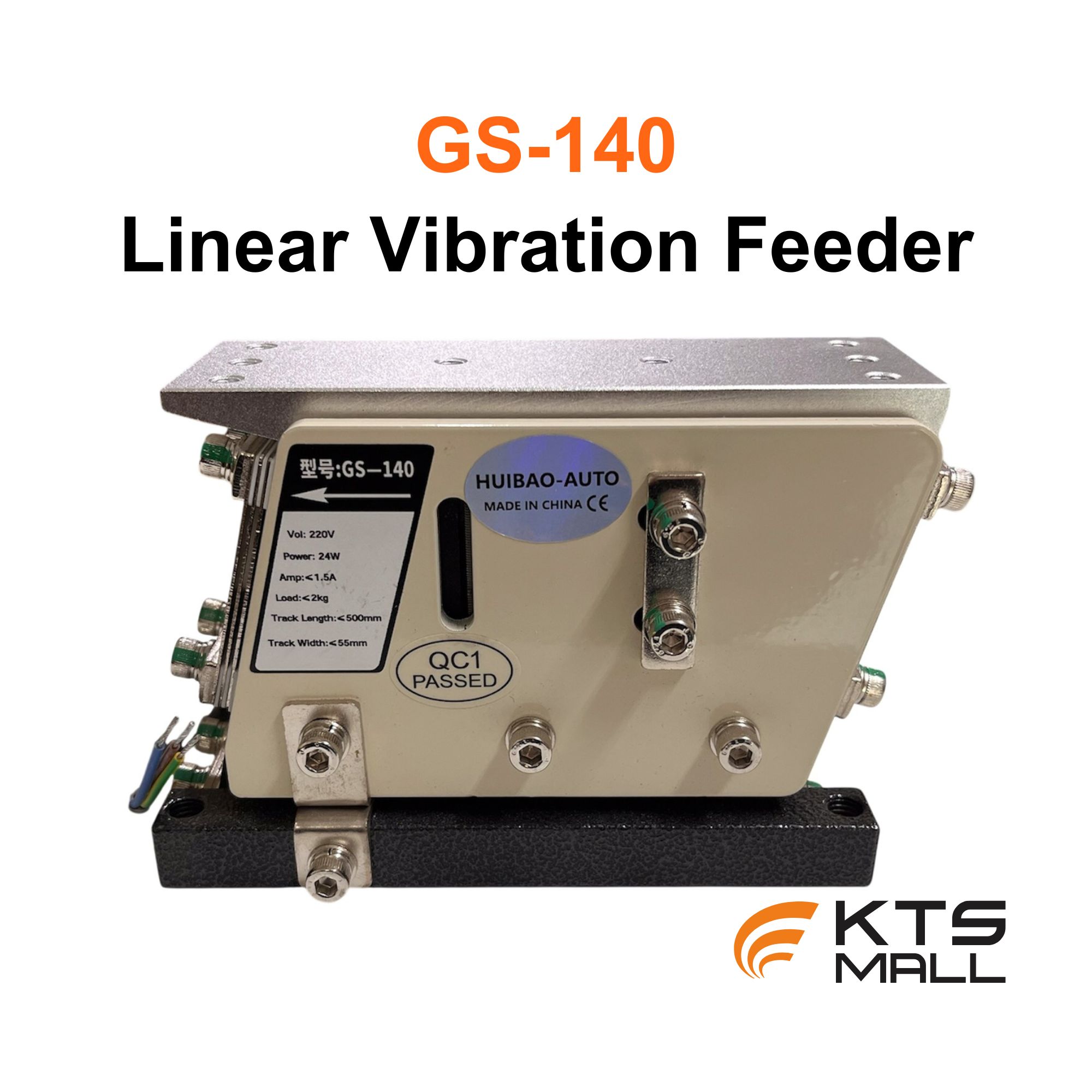

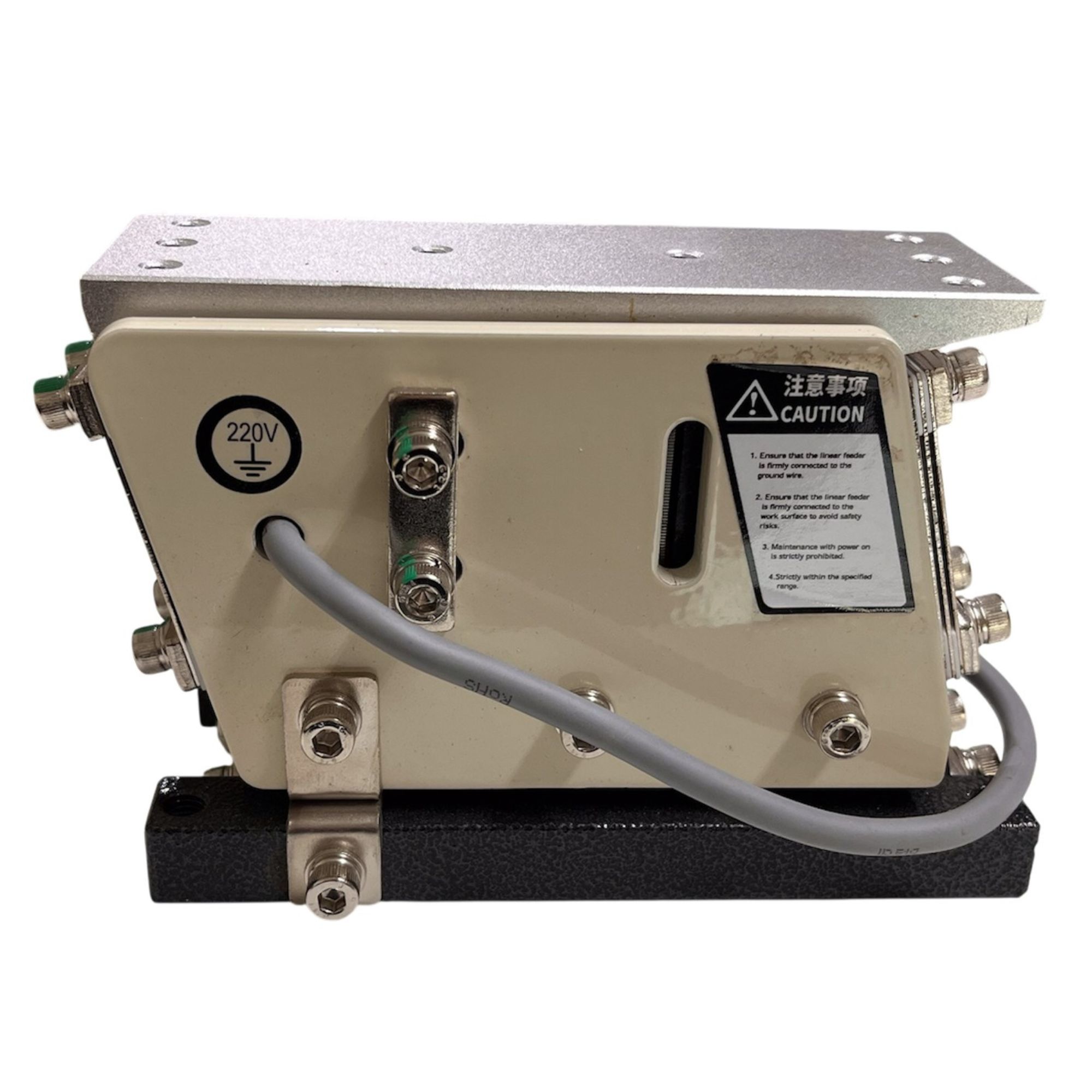

GS-140 Linear vibration Feeder

GS-140 | ชุดขับเคลื่อนระบบสั่นแบบเชิงเส้น (Linear Vibratory Feeder)

ชุดขับเคลื่อนระบบสั่นรุ่น GS-140 ออกแบบมาเพื่อเพิ่มประสิทธิภาพในการลำเลียงชิ้นงานขนาดเล็กถึงขนาดกลาง (Small to Medium-sized) มีความแข็งแรงทนทาน และรองรับรางที่มีความยาวได้มากกว่ารุ่นเล็ก

คุณสมบัติเด่น (Key Features)

• Versatile Application: เหมาะสำหรับชิ้นงานขนาดเล็กและขนาดกลางทุกประเภท

• Full Compatibility: รองรับการใช้งานร่วมกับคอนโทรลเลอร์ (Controllers) ได้ทุกรุ่น

• High Performance: ประสิทธิภาพการทำงานที่ดีที่สุดอยู่ที่ความเร็วการลำเลียงไม่เกิน 100 มม./วินาที

• Extended Track Support: สามารถติดตั้งรางลำเลียง (Track) ได้ยาวสูงสุดถึง 500 มม.

ข้อมูลทางเทคนิค (Technical Specifications)

• แรงดันไฟฟ้า (Voltage): 220V

• ความถี่ (Frequency): 50 – 100 Hz

• กำลังไฟฟ้า (Power): 24W

• น้ำหนักโหลดสูงสุด (Max Load): 2 kg

• ความยาวรางสูงสุด (Maximum Drive Length): 500 mm

• อุณหภูมิขณะทำงาน (Working Temp): 0 – 40 °C

• น้ำหนักสุทธิ (Net Weight): 4.1 kg

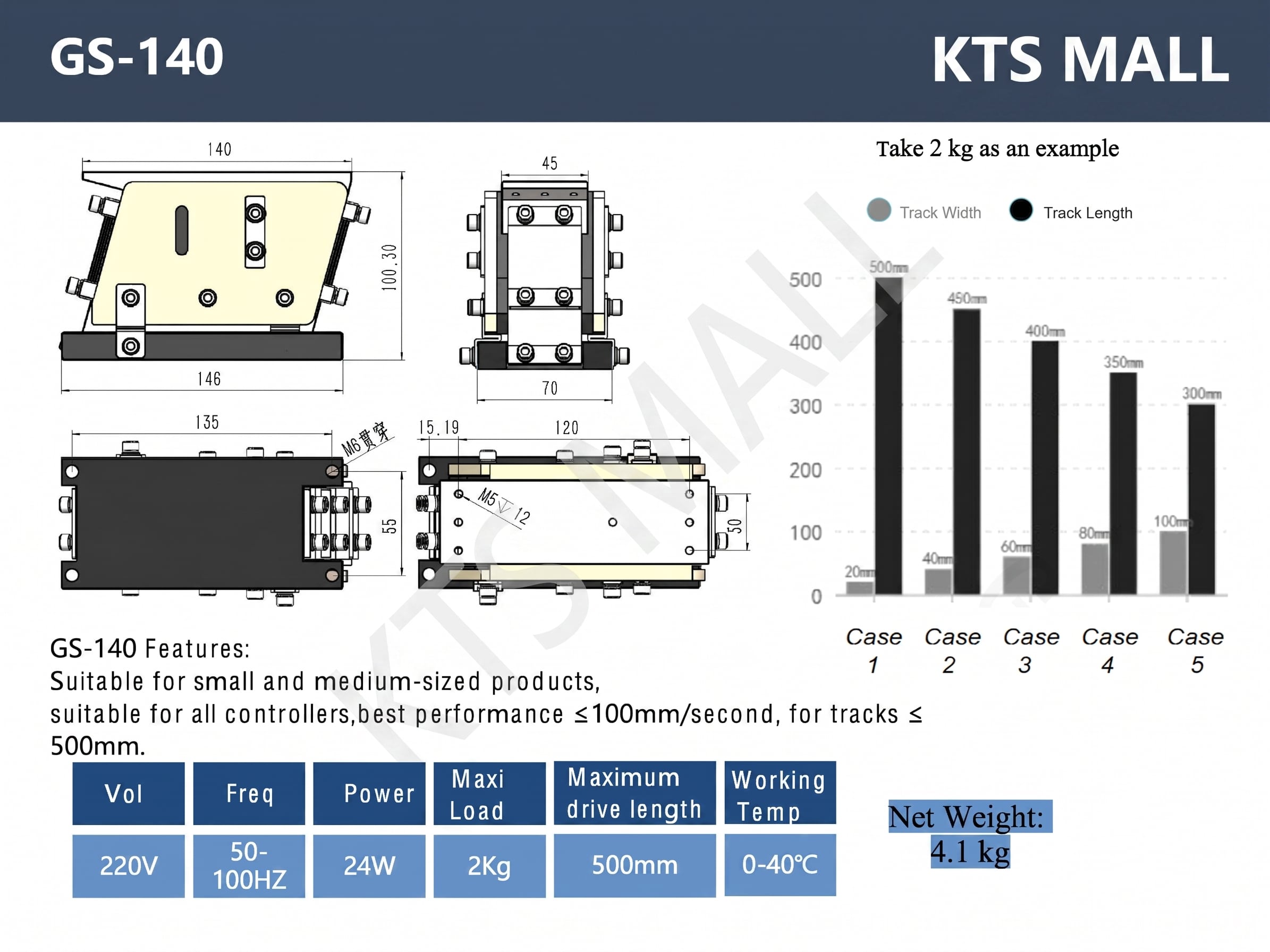

ข้อมูลมิติและขนาด (Dimensions)

• ขนาดฐาน (Base Size): 146 x 70 มม. (ระยะรูยึดฐาน 135 x 55 มม.)

• ความสูงตัวเครื่อง (Total Height): 100.30 มม.

• ตำแหน่งรูยึดราง: สกรู M5 (ลึก 12 มม.) ระยะห่างรู 120 มม.

• ตำแหน่งรูยึดฐาน: สกรู M6 (รูทะลุ)

แนวทางการเลือกขนาดราง (Track Width vs Length Guide) (อ้างอิงการทดสอบที่โหลดน้ำหนัก 2 kg)

• หน้ากว้างราง 20 มม. : รองรับความยาวได้สูงสุด 500 มม.

• หน้ากว้างราง 40 มม. : รองรับความยาวได้สูงสุด 450 มม.

• หน้ากว้างราง 60 มม. : รองรับความยาวได้สูงสุด 400 มม.

• หน้ากว้างราง 80 มม. : รองรับความยาวได้สูงสุด 350 มม.

• หน้ากว้างราง 100 มม. : รองรับความยาวได้สูงสุด 300 มม.
