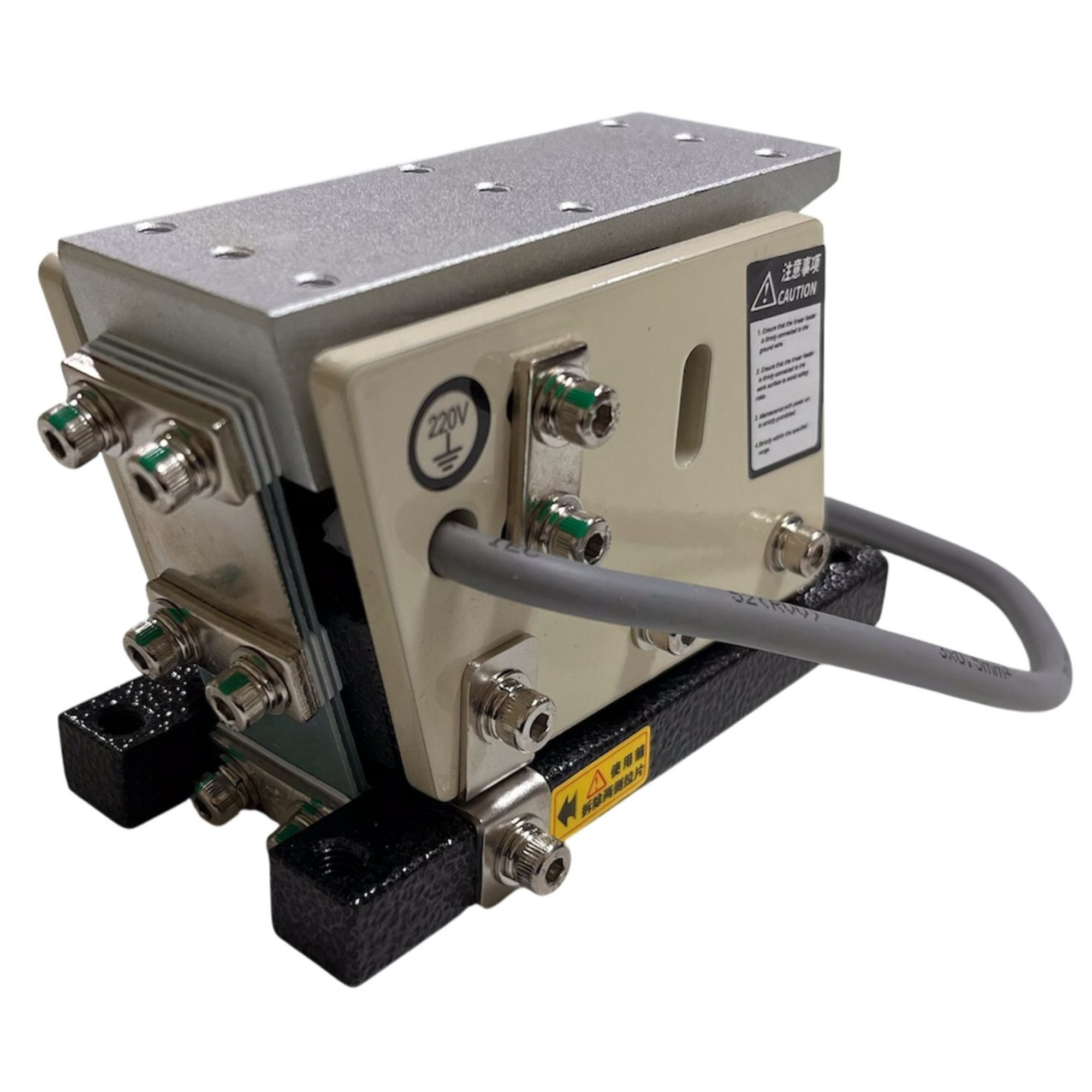

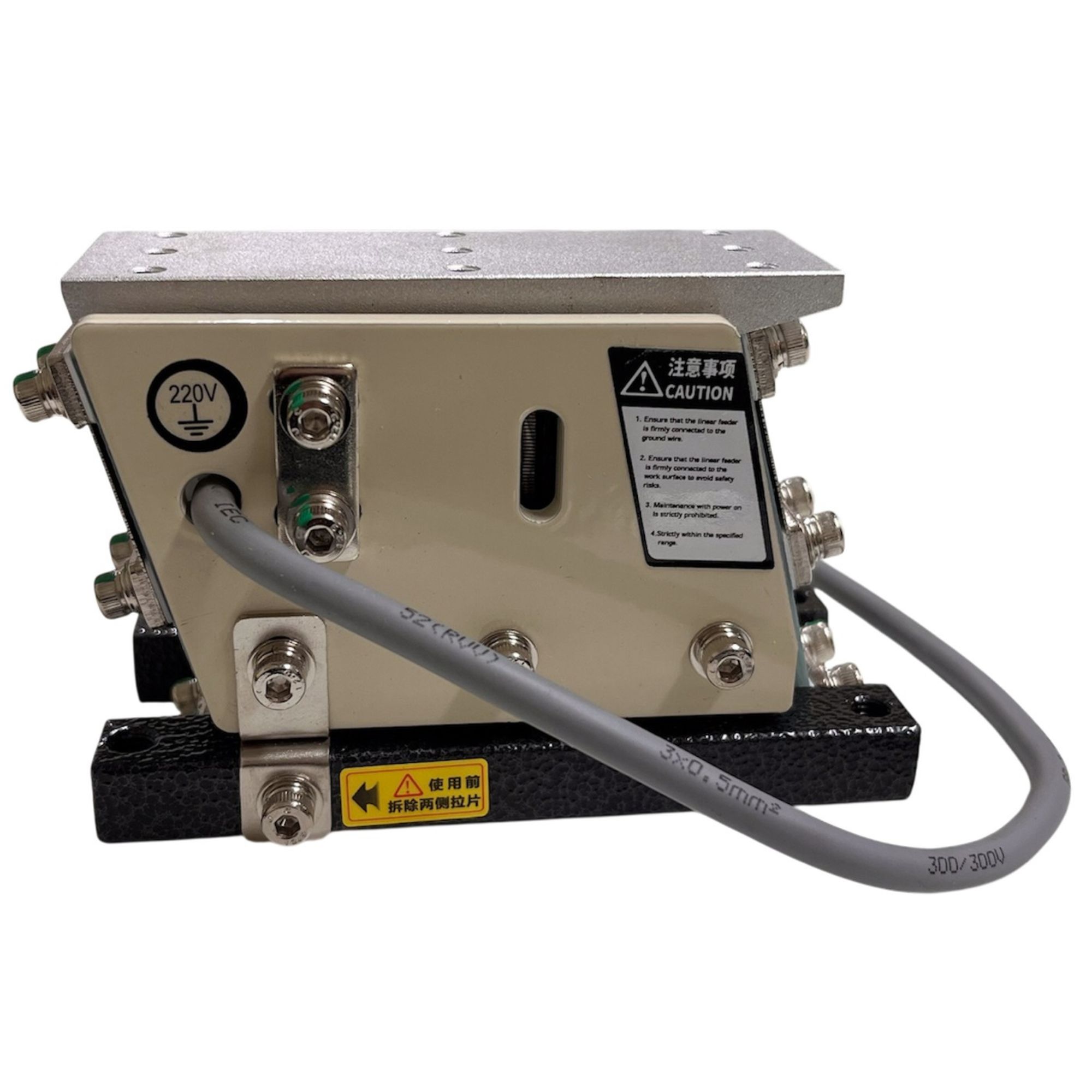

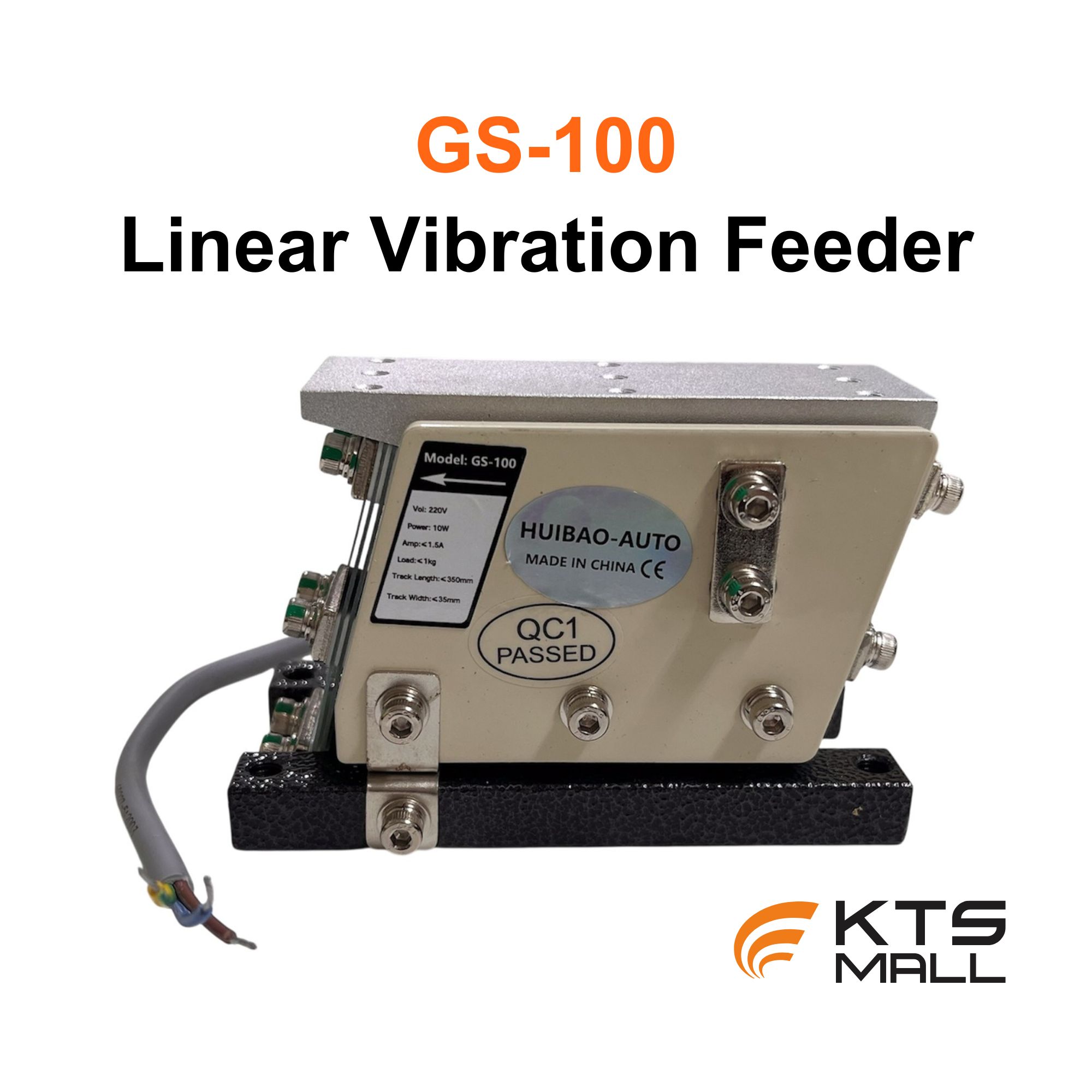

GS-100 Linear vibration Feeder

GS-100 | ชุดขับเคลื่อนระบบสั่นประสิทธิภาพสูง (High-Performance Vibratory Base)

ชุดขับเคลื่อนระบบสั่นรุ่น GS-100 ถูกออกแบบมาสำหรับการลำเลียงและจัดเรียงชิ้นงานขนาดเล็ก (Small products) ให้ประสิทธิภาพการทำงานที่แม่นยำและเสถียร รองรับการใช้งานร่วมกับคอนโทรลเลอร์ได้ทุกรูปแบบ

คุณสมบัติเด่น (Key Features)

• Small Product Specialist: เหมาะสำหรับชิ้นงานขนาดเล็กที่ต้องการความละเอียด

• Universal Compatibility: สามารถใช้งานร่วมกับตัวควบคุม (Controllers) ได้ทุกรุ่น

• High Efficiency: ให้ประสิทธิภาพสูงสุดที่ความเร็วการลำเลียง ≤ 100 มม./วินาที

• Extended Track Support: รองรับการติดตั้งราง (Track) ได้ยาวสูงสุดถึง 300 มม.

ข้อมูลทางเทคนิค (Technical Specifications)

• แรงดันไฟฟ้า (Voltage): 220V

• ความถี่ (Frequency): 50 – 100 Hz

• กำลังไฟฟ้า (Power): 10W

• น้ำหนักโหลดสูงสุด (Max Load): 1 kg

• ความยาวรางสูงสุด (Maximum Drive Length): 300 mm

• อุณหภูมิขณะทำงาน (Working Temp): 0 – 40 °C

• น้ำหนักตัวเครื่อง (Net Weight): 1.8 kg

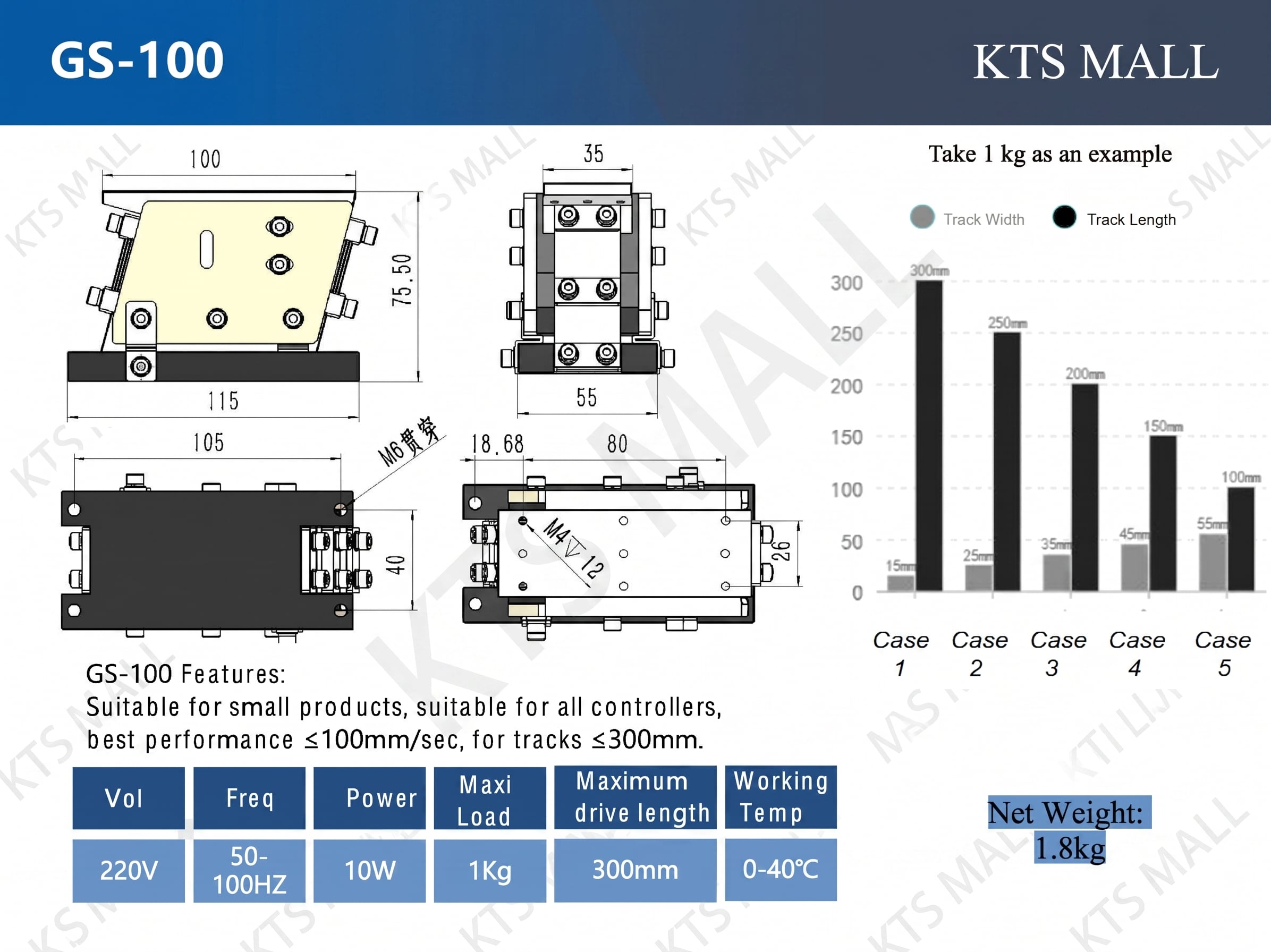

ข้อมูลมิติและขนาด (Dimensions)

• ขนาดฐาน (Base Dimension): 115 x 55 มม.

• ความสูง (Total Height): 75.50 มม.

• ตำแหน่งรูยึดราง: รู M4 (ลึก 12 มม.) ระยะห่างระหว่างรู 80 มม.

• ตำแหน่งรูยึดฐาน: รู M6 (Through hole) ระยะห่างระหว่างรู 105 มม.

ตารางแนะนำการใช้งาน (Track Width vs Length Guide) (อ้างอิงจากการทดสอบที่น้ำหนักโหลด 1 kg)

• ถ้าหน้ากว้างราง 15mm : ใช้ความยาวรางได้สูงสุด 300mm

• ถ้าหน้ากว้างราง 25mm : ใช้ความยาวรางได้สูงสุด 250mm

• ถ้าหน้ากว้างราง 35mm : ใช้ความยาวรางได้สูงสุด 200mm

• ถ้าหน้ากว้างราง 45mm : ใช้ความยาวรางได้สูงสุด 150mm

• ถ้าหน้ากว้างราง 55mm : ใช้ความยาวรางได้สูงสุด 100mm
