ADT8960 6-Axis Motion Control Card

ADT8960-6axis-motion-control-card

฿19,000

150x50px visa accept

Description

adt8960-6axis-motion-control-card

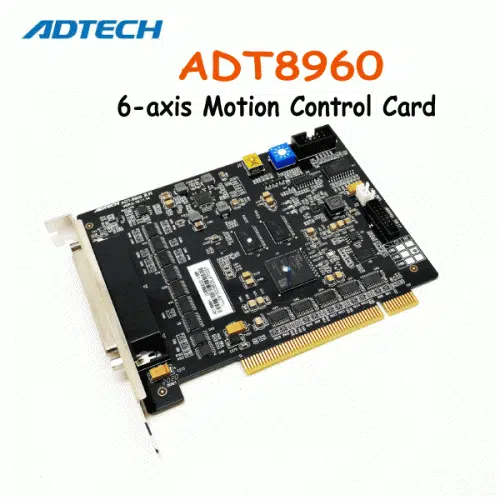

ADT8960 6-Axis Motion Control Card

INTRODUCTION

ADT8960 Card is a kind of high-performance 4-axis servo/ stepping control card
based on PCI bus and supporting Plug & Play, while one system can support up to
16 control cards and control up to 64 lines of servo/ stepping motors.

Pulse output method may be single pulse (pulse + direction) or double pulse
(pulse+pulse), with the maximum pulse frequency of 2MHz. Advanced technologies
are applied to ensure the frequency tolerance is less than 0.1% despite of high
output frequency.

It supports 2-4 axis of linear interpolation, with the maximum interpolation speed of
1MHz.

Position management is realized through two up/ down counters, one used to
manage logical positions of internally driven pulse output, and the other used to
receive external input, with encoder or grating ruler inputted through A/ B phase as
the input signal.

Counters are up to 32 digits, specially, the range is 2,147,483,648~+2,147,483,647.
The system also provides DOS/WINDOWS95/98/NT/2000/XP/WINCE development
libraries and enable software development in VC++, VB, BC++, LabVIEW, Delphi, and
C++Builder.

การแนะนำ
การ์ด ADT8940A1 เป็นการ์ดควบคุมเซอร์โว/สเต็ปปิ้ง 6 แกนประสิทธิภาพสูง
ขึ้นอยู่กับบัส PCI และรองรับ Plug & Play ในขณะที่ระบบหนึ่งสามารถรองรับได้ถึง
การ์ดควบคุม 16 ใบและควบคุมเซอร์โว/สเต็ปปิ้งมอเตอร์ได้มากถึง 64 บรรทัด

วิธีการเอาท์พุตพัลส์อาจเป็นพัลส์เดี่ยว (พัลส์ + ทิศทาง) หรือพัลส์คู่
(ชีพจร+ชีพจร) ด้วยความถี่พัลส์สูงสุด 2MHz เทคโนโลยีขั้นสูง
ถูกนำไปใช้เพื่อให้แน่ใจว่าความทนทานต่อความถี่น้อยกว่า 0.1% แม้จะสูง
ความถี่เอาท์พุท

รองรับการประมาณค่าเชิงเส้น 2-6 แกน โดยมีความเร็วในการแก้ไขสูงสุด
1เมกะเฮิร์ตซ์.

การจัดการตำแหน่งสามารถทำได้ผ่านตัวนับขึ้น/ลงสองตัว ตัวหนึ่งใช้สำหรับ
จัดการตำแหน่งตรรกะของเอาต์พุตพัลส์ที่ขับเคลื่อนภายในและอื่น ๆ ใช้เพื่อ
รับอินพุตภายนอกด้วยตัวเข้ารหัสหรือไม้บรรทัดตะแกรงที่ป้อนผ่านเฟส A/B เป็น
สัญญาณเข้า

ตัวนับสูงสุด 32 หลัก โดยเฉพาะช่วงคือ 2,147,483,648~+2,147,483,647
ระบบยังให้การพัฒนา DOS/WINDOWS95/98/NT/2000/XP/WINCE
ไลบรารีและเปิดใช้งานการพัฒนาซอฟต์แวร์ใน VC++, VB, BC++, LabVIEW, Delphi และ
ตัวสร้าง C++

MAIN FEATURES
 -32-digit PCI bus, enabling Plug & Play
 -All the input and output are under photoelectric coupler isolation, with
strong resistance to disturbance.
 -6-axis servo/ stepping motor control, with every axis able to move
independently without mutual effects.
 -Frequency tolerance for pulse output is less than 0.1%.
 -The maximum pulse output frequency is 2MHz.
 -Pulse output may be single (pulse+ direction) or double(pulse+ pulse)
 -All the 6 axes have position feedback input in 32-digit counting, giving the
maximum counting range of -2,147,483,648~ +2,147,483,647.
 -Trapezoidal acceleration/ deceleration
 -2-6 axis linear interpolation.
 -Maximum interpolation speed: 1MHz.
 -Handwheel and external signal operation, position lock, large-capacity of
hardware caching.
 -Real-time reading of logical, real and driving speeds during movement
 -32 channels digital input/32 channels digital output with optical coupling isolation,
including two positive/negative limiting signals of each axis Read the logical
position, actual position, driving speed, acceleration and driving state in real time
during motion Two limit input for each axis may be set as Nil and work as
general input
 -Up to 16 control cards supported within one system.
 -DOS/WINDOWS95/98/NT/2000/XP/WIN CE supported.
คุณสมบัติหลัก
– บัส PCI 32 หลัก เปิดใช้งาน Plug & Play
– อินพุตและเอาต์พุตทั้งหมดอยู่ภายใต้การแยกโฟโตอิเล็กทริกคัปเปิ้ลด้วย
ความต้านทานที่แข็งแกร่งต่อการรบกวน
-6-แกนเซอร์โว/สเต็ปปิ้งมอเตอร์ควบคุม โดยทุกแกนสามารถเคลื่อนที่ได้
อย่างอิสระโดยไม่มีผลกระทบร่วมกัน
– ความทนทานต่อความถี่สำหรับเอาต์พุตพัลส์น้อยกว่า 0.1%
– ความถี่เอาต์พุตพัลส์สูงสุดคือ 2MHz
– เอาต์พุตพัลส์อาจเป็นแบบเดี่ยว (ทิศทางพัลส์+) หรือสองครั้ง (พัลส์+พัลส์)
– แกนทั้ง 6 แกนมีอินพุตป้อนกลับตำแหน่งในการนับ 32 หลัก ให้
ช่วงการนับสูงสุด -2,147,483,648~ +2,147,483,647
– การเร่งความเร็ว / การชะลอตัวของสี่เหลี่ยมคางหมู
-2-6 แกนการแก้ไขเชิงเส้น
– ความเร็วในการแก้ไขสูงสุด: 1MHz
– การทำงานของ Handwheel และสัญญาณภายนอก ล็อคตำแหน่ง ความจุขนาดใหญ่ของ
การแคชฮาร์ดแวร์
– การอ่านค่าตรรกะ ความเร็วจริง และความเร็วในการขับขี่แบบเรียลไทม์ขณะเคลื่อนที่
-32 ช่องสัญญาณดิจิตอลอินพุต/32 ช่องสัญญาณดิจิตอลพร้อมการแยก coupling,
รวมทั้งสัญญาณจำกัดบวก/ลบสองสัญญาณของแต่ละแกน อ่านตรรกะ
ตำแหน่ง ตำแหน่งจริง ความเร็วในการขับขี่ อัตราเร่ง และสถานะการขับขี่แบบเรียลไทม์
ระหว่างการเคลื่อนไหว อินพุตจำกัดสองอันสำหรับแต่ละแกนอาจถูกตั้งค่าเป็นศูนย์และทำงานเป็น
ข้อมูลเข้าทั่วไป
– รองรับการ์ดควบคุมสูงสุด 16 ใบภายในระบบเดียว
– รองรับ DOS/WINDOWS95/98/NT/2000/XP/WIN CE

APPLICATIONS
 Multi-axis engraving system
 Robot system
 Coordinate measurement system
 PC-based CNC system
แอปพลิเคชั่น
ระบบแกะสลักหลายแกน
ระบบหุ่นยนต์
ระบบการวัดพิกัด
ระบบ CNC บนพีซี

PACKING:
1pcs  x   ADT8960-6axis-motion-control-card
Weight:  0.5kg
Size:  15cm x 10cm x 10cm

Additional information

Weight 0.5 kg
Dimensions 15 × 10 × 10 cm
