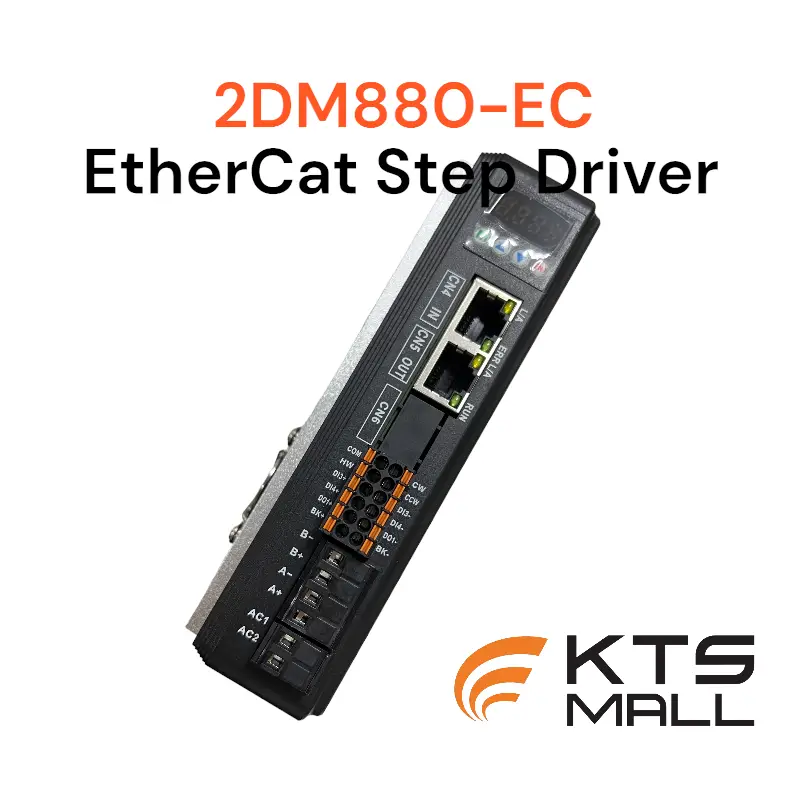

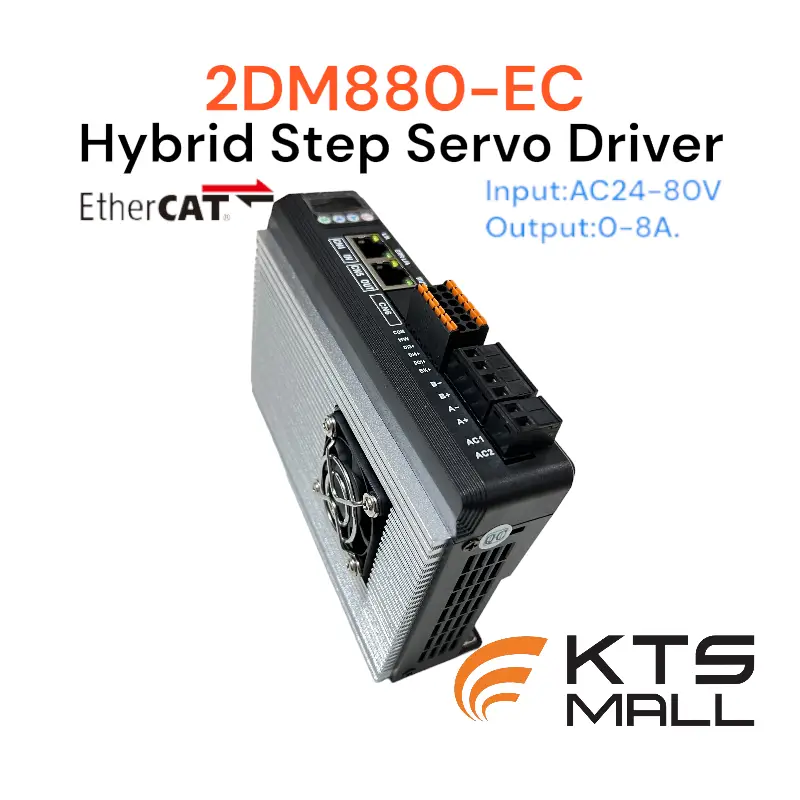

2DM880 EtherCat Step Driver

Description

2DM880-EC
ไดรเวอร์ JMC ซีรีส์ R เป็นไดรเวอร์รองที่ใช้ฮาร์ดแวร์ที่มีวงจรสื่อสาร RS485 ซอฟต์แวร์ที่มีโปรโตคอล Modbus-RTU และโปรโตคอลควบคุมการเคลื่อนไหว CIA402 โปรโตคอล Modbus เป็นโปรโตคอลบัสที่ออกแบบโดยบริษัท MODICON โดยอนุญาตให้ต้นแบบหนึ่งรายแบ่งปันข้อมูลกับหนึ่งหรือหลายทาส ตัวควบคุมการเคลื่อนไหวใช้เทคโนโลยีมาสเตอร์และซัลฟ์ กล่าวคือ ต้นแบบสามารถเปิดใช้งานการส่งผ่านข้อมูลและการสืบค้นข้อมูล ในขณะที่อุปกรณ์อื่น ๆ (สเลฟ) ตอบรับการสืบค้นเหล่านั้น หรือดำเนินการตามที่จำเป็น Master รวมถึงโปรเซสเซอร์ master-slave หรือ PLC Slave รวมถึงไดรเวอร์เซอร์โวและไดรเวอร์สเต็ปเปอร์
ไดรเวอร์ที่ใช้บัสซีรีส์ RC ของ JMC ใช้ฮาร์ดแวร์ที่มีวงจรการสื่อสาร CAN ซอฟต์แวร์ที่มีโปรโตคอล CANopen พร้อมกัน เข้ากันได้กับโปรโตคอล Modbus-RTU ที่ใช้โปรโตคอลควบคุมการเคลื่อนไหว RS485 และ CIA402 CANopen เป็นข้อตกลงการสื่อสารระดับบนที่จัดโครงสร้างโดยเครือข่ายพื้นที่ควบคุม รวมถึงข้อตกลงย่อยด้านการสื่อสารและข้อตกลงย่อยของอุปกรณ์ที่มักใช้ในอุปกรณ์ฝังตัว เป็นฟิลด์บัสยอดนิยมในอุตสาหกรรมการควบคุมการเคลื่อนไหว CANopen กำหนดวัตถุการสื่อสาร (เช่น SDO, PDO, NMT และอื่น ๆ ) เพื่อกำหนดค่าและตรวจสอบไดรเวอร์ทาส เพื่อให้เกิดการสื่อสารระหว่างมาสเตอร์และทาส ชั้นแอปพลิเคชันใช้โปรโตคอลควบคุมการเคลื่อนไหวของเซอร์โว CIA402 ด้วยวิธีนี้ความเข้ากันได้ระหว่างผลิตภัณฑ์ต่างๆ จึงได้รับการปรับปรุงอย่างมาก ในที่สุดเราก็สามารถสร้างเครือข่ายอัตโนมัติโดยการกำหนดค่าระหว่างอุปกรณ์ทาส CAN ที่แตกต่างกัน

Specification:
Input voltage: 24~80VDC, 20~70VAC
Continuous Current output: 0~8.0A
Matched Motor: 86mm.
Communication Type: CANopen /Modbus-RTU
Communication Distance: 1KM
Maximum Number of Slaves: 128/32
Maximum Communication rate: 1000Kbps/115200bps
Logic Input Current: 6~16mA (Typical value 10mA)
Protect: The peak of over current action value is 10A±10%,
peak of over current action value is 10A±10%
Over voltage action value is 60VDC
Shape Size(mm): 150.4×115.86×36.90
Weight: Approximately 260g

Environmental Conditions:
Working Occasion: Avoid dust, oil mist and corrosive gas as far as possible
Working Temperature: 0 ~ 40℃
Storage Temperature: -20℃ ~ +40℃
Working Humidity: 40 ~ 90%RH
Cooling mode: Natural cooling or forced cold wind

Packing:
1pcs x 2DM880-EC EtherCat StepDriver
Weight: 700g
Size: 14cm x 20cm x 10cm
