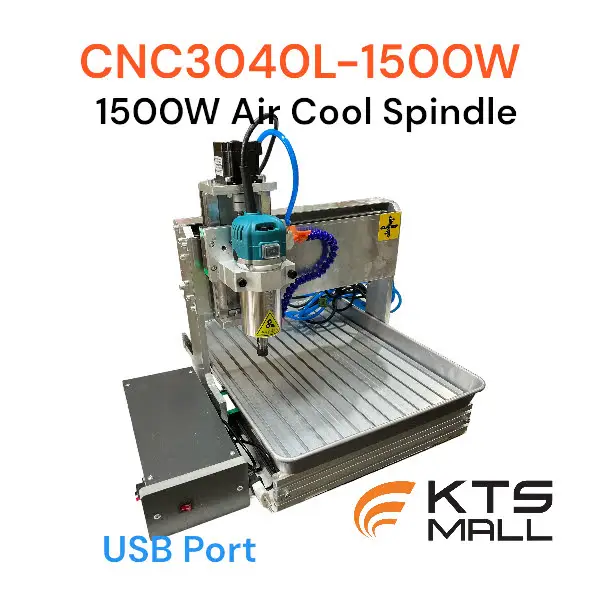

เครื่องมินิ CNC3040L-1500W air cool spindle

Description

เครื่องมินิ CNC3040L-1500W air cool spindle

Specification:
Model: LYF3040
Working stroke (XYZ) mm: 300*400*100
Machine size cm. 62*52*50
Weight: 31kg
Acceptable material thickness: ≤120mm.
Shelf material: 12~15mm pelat aluminum
Table material: aluminum alloy T table + water tank
Rail type: Ball screw 1605 X Y; Ball screw 1204 Z,
The three-axis square rail is a 20mm square wire rail.
Spindle motor: 1500W air cooling, 0-30000r/min, 6-level speed control
Collet Type: ER11 1/8″(3.175mm) COLLET
Stepper Motor and Drive: 57HS56
Repeat positioning accuracy: 0.02mm.
Communication interface: USB port
System requirements: WIN-xp/win 7 Win 8 Win10
Common licensing software: Mach3/Emc2/kcam, (Type3,Wentai, artcam, coppercam)
Command Code: Code g/.nc/.ncc/.tab/.txt

โมเดล:  LYF3040
จังหวะการทำงาน (XYZ) มม:  300*400*100
เครื่องขนาดซม. 62*52*50
น้ำหนัก:   31kg
ความหนาของวัสดุที่ยอมรับได้:  ≤120มม.
วัสดุชั้น:   12 ~ 15มม. pelat aluminium
วัสดุตาราง:   อะลูมินัมอัลลอย T ตาราง +ถังน้ำ
ประเภทราง:   สกรูบอล1605 X Y; สกรูบอล1204 Z,
รางรางสี่เหลี่ยมสามแกนคือรางลวดสี่เหลี่ยม20มม.
แกนมอเตอร์:  1500Wแกนหมุนระบายความร้อนของอากาศ, 0-30000r/นาที, ควบคุมความเร็ว6ระดับ
ประเภท COLLET: ER11 1/8 “(3.175มม.) COLLET
สเต็ปเปอร์มอเตอร์และไดรฟ์: 57HS56
ความแม่นยำในการระบุตำแหน่งซ้ำ: 0.02มม.
อินเตอร์เฟซการสื่อสาร:  พอร์ต USB
ข้อกำหนดของระบบ:  WIN-xp/win 7ชนะ8 Win10
ซอฟต์แวร์อนุญาตร่วม:  Mach3/Emc2/kcam, (Type3,Wentai, artcam, coppercam)
รหัส Command:   รหัส g/.nc/.ncc/.tab/.txt

แกน4th(Option)
คำอธิบาย:
ความสูงกลาง: H = 51มม. เส้นผ่าศูนย์กลางการหมุนสูงสุด: ≤81มม.
อัตราส่วนการชะลอตัว: 4:1
สเต็ปเปอร์มอเตอร์: 57HS56

แกน5th(Option)
คำอธิบาย:
อัตราส่วนเกียร์แกนที่สี่: 4: 1 (57สองเฟส3A สเต็ปเปอร์มอเตอร์1.2N)
อัตราส่วนการลดแกนที่ห้า: 5: 1 (57สองเฟส3A สเต็ปเปอร์มอเตอร์1.2N)
สี่ขากรรไกรเชย60มม
การหนีบ: ทิศทางบวก: 40มม.; ในทิศทางตรงกันข้าม: 70มม
ความสูงศูนย์แกนที่สี่: 55มม
แกนที่ห้าสูงกว่าแกน4th 44มม
ระยะห่างรูคงที่ด้านล่าง: 150มม. X 85มม.

การรับประกัน
สเต็ปมอเตอร์ที่แม่นยำยิ่งขึ้น
ใช้งานและติดตั้งง่าย
1ปี ชิ้นส่วนเครื่องจักร
6เดือน ชิ้นส่วนอิเล็กทรอนิกส์
