รางลิเนี่ย MSA30R-1000mm Guideway Linear

Description

ลักษณะเฉพาะ
รางของลูกบอลได้รับการออกแบบให้มีมุมสัมผัส 45° ซึ่งช่วยให้สามารถรับน้ำหนักที่เท่ากันในทิศทางรัศมี รัศมีกลับด้าน และด้านข้าง จึงสามารถนำไปติดตั้งได้ทุกทิศทาง นอกจากนี้ ซีรีส์ MSA ยังสามารถพรีโหลดที่สมดุลเพื่อเพิ่มความแข็งแกร่งในสี่ทิศทางในขณะที่ยังคงความต้านทานแรงเสียดทานต่ำ เหมาะอย่างยิ่งกับการเคลื่อนไหวที่ต้องการความแม่นยำสูงและความแข็งแกร่งสูง การออกแบบเส้นทางการหล่อลื่นที่ได้รับการจดสิทธิบัตรทำให้น้ำมันหล่อลื่นกระจายอย่างสม่ำเสมอในแต่ละวงจรการไหลเวียน ดังนั้นจึงสามารถหล่อลื่นได้อย่างมีประสิทธิภาพสูงสุดในทุกทิศทางการติดตั้ง และช่วยส่งเสริมประสิทธิภาพในการทำงานที่แม่นยำ อายุการใช้งาน และความน่าเชื่อถือ.

ความแข็งแกร่งสูง โหลดเท่ากันสี่ทาง
รางลูกบอลทั้งสี่ขบวนถูกจัดสรรให้มีมุมสัมผัสเป็นวงกลมที่ 45° ดังนั้นรางลูกบอลแต่ละขบวนสามารถรับน้ำหนักที่พิกัดเท่ากันในทั้งสี่ทิศทาง ยิ่งไปกว่านั้น ยังสามารถปรับพรีโหลดได้อย่างเหมาะสมเพื่อเพิ่มความแข็งแกร่ง และเหมาะสำหรับการติดตั้งทุกประเภท

การเคลื่อนไหวที่ราบรื่นพร้อมเสียงรบกวนต่ำ
การออกแบบระบบหมุนเวียนที่เรียบง่ายพร้อมอุปกรณ์เสริมเรซินสังเคราะห์ที่แข็งแกร่งช่วยให้การเคลื่อนไหวราบรื่นและเงียบ

ความสามารถในการจัดตำแหน่งตนเอง
การปรับตัวเองจะดำเนินการอย่างเป็นธรรมชาติเหมือนกับการออกแบบร่องส่วนโค้งแบบหันหน้าเข้าหากัน (DF) ดังนั้นข้อผิดพลาดในการติดตั้งจึงสามารถชดเชยได้แม้จะโหลดล่วงหน้า และส่งผลให้มีการเคลื่อนที่เชิงเส้นที่แม่นยำและราบรื่น

ความสามารถในการเปลี่ยนกันได้
สำหรับรางนำทางเชิงเส้นตรงประเภทที่เปลี่ยนได้ ความคลาดเคลื่อนของขนาดจะถูกรักษาไว้อย่างเคร่งครัดภายในช่วงที่เหมาะสม และทำให้การจับคู่รางและแคร่ขนาดเท่ากันแบบสุ่มเป็นไปได้ ดังนั้นจึงสามารถรับพรีโหลดและความแม่นยำที่คล้ายกันได้แม้ภายใต้เงื่อนไขการจับคู่แบบสุ่ม จากข้อได้เปรียบนี้ ลิเนียร์ไกด์เวย์จึงสามารถจัดเก็บไว้เป็นชิ้นส่วนมาตรฐานได้ การติดตั้งและการบำรุงรักษาจึงสะดวกยิ่งขึ้น นอกจากนี้ยังเป็นประโยชน์ในการลดระยะเวลาในการจัดส่งอีกด้วย

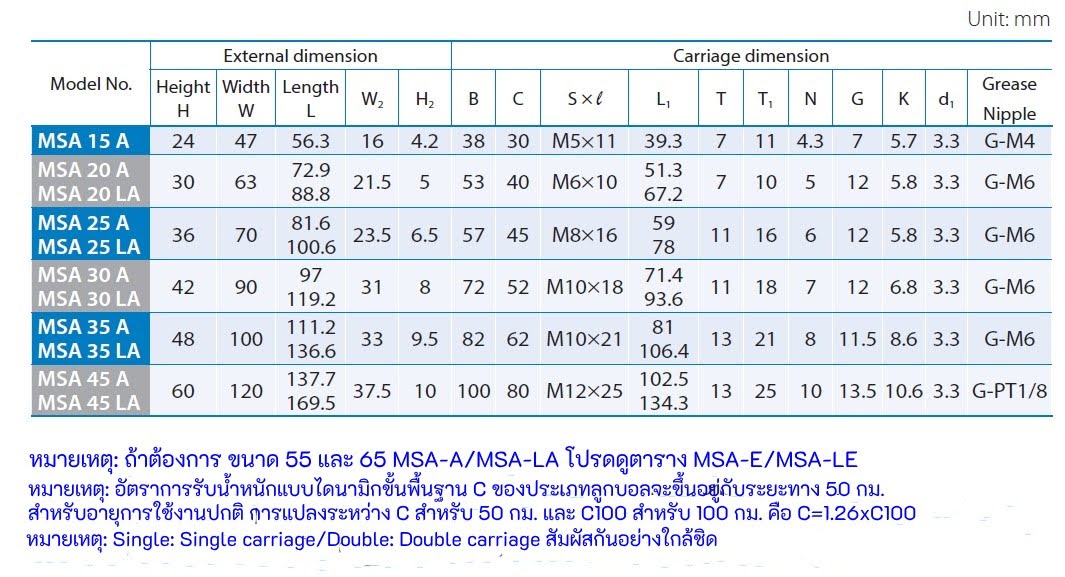

Accuracy Standard
ความแม่นยำของรางนำเชิงเส้นรวมถึงค่าเผื่อมิติของความสูง ความกว้าง และความแม่นยำในการวิ่งของ carriage บนราง. มาตรฐานของความแตกต่างของมิติถูกสร้างขึ้นสำหรับ carriages โดยสารตั้งแต่ 2 carriages ขึ้นไปบนรางเดียว หรือใช้รางจำนวนหนึ่งบนระนาบเดียวกัน ความแม่นยำของรางนำทางเชิงเส้นแบ่งออกเป็น 5 ระดับ ได้แก่ เกรดปกติ (N) ความแม่นยำสูง (H) ความแม่นยำ (P) ความแม่นยำสูงพิเศษ (SP) และความแม่นยำสูงพิเศษ (UP).

รางลิเนี่ย MSA30R-1000mm Guideway Linear

Specification:
Model: MSA30R1000-20N
Brand: PMI
Length:  1000mm.
Load แรงคงที่ (Static) = 77KNx1000/9.8 = 7857.14kg (คำนวณจากการใช้ลูกปืนแบริ่ง MSA30A)

PACKING:
1M  x  MSA30R1000-20N
Weight:  5Kg
Size : 10cm x 100cm x 10cm
