HG Series

การจัดตำแหน่งตนเอง
ซีรีส์ HG  สามารถดูดซับข้อผิดพลาดในการติดตั้งส่วนใหญ่ที่เกิดจากพื้นผิวที่ไม่เรียบผ่านการออกแบบจุดสัมผัสของร่องโค้ง และให้การเคลื่อนที่เชิงเส้นที่ราบรื่นผ่านการเสียรูปแบบยืดหยุ่นของลูกบอลและการเคลื่อนที่ของจุดสัมผัส คู่มือการเชิงเส้น HG ติดตั้งง่ายสำหรับการปรับแนวด้วยตนเอง มีความแม่นยำสูงและการทำงานที่ราบรื่น

การแลกเปลี่ยน
เนื่องจากการใช้อุปกรณ์การประมวลผลแบบอัตโนมัติจากเยอรมนีและญี่ปุ่นและการควบคุมที่เข้มงวดของกระบวนการประกอบ ทำให้ค่าเผื่อมิติของซีรี่ส์ HG สามารถคงไว้ในช่วงที่เล็กมาก ซึ่งหมายความว่ารางเชิงเส้น HG ใดๆ บล็อกและรางนำเชิงเส้นใด ๆ ของซีรีส์เดียวกันสามารถรักษาความคลาดเคลื่อนของขนาดไว้ด้วยกันได้ และมีการเพิ่มตัวยึดเข้ากับตลับลูกปืนบล็อกรางเชิงเส้นเพื่อป้องกันไม่ให้ลูกบอลหลุดออกเมื่อถอดรางเลื่อนรางเชิงเส้นออกจากรางเชิงเส้น ในกรณีที่ไม่มีข้อกำหนดเพิ่มเติม ผลิตภัณฑ์ที่เราจัดหาให้คือ Z0 พรีโหลดและ C percsion

ความแข็งแกร่งสูง
ด้วยการออกแบบสี่แถว ตลับลูกปืนเชิงเส้นซีรีส์ HG จึงมีพิกัดโหลดที่ดีในแนวรัศมี แนวรัศมีย้อนกลับ และแนวด้านข้าง นอกจากนี้ ร่องโค้งแบบวงกลมยังมีความกว้างหน้าสัมผัสที่กว้างระหว่างลูกบอลและร่องร่องน้ำ ทำให้สามารถรับน้ำหนักได้มากและมีความแข็งแกร่งสูง ดังนั้นบล็อกรางเลื่อนเชิงเส้นขนาดใหญ่จึงสามารถทำงานหนักได้

ขอบเขตการใช้งาน
เครื่องมือกล CNC, เครื่องตัด, เครื่องเจาะ, เครื่องตัดหินอ่อน, เครื่องแกะสลักงานไม้, เครื่องแกะสลักด้วยเลเซอร์, เครื่องพิมพ์ 3 มิติ ฯลฯ.

GH SSeries-Heavy Load Ball Type Linear Guideway.
GH SSeries- ลิเนียร์ไกด์เวย์ชนิดบอลรับน้ำหนักมาก
รางนำเชิงเส้นตรง GH ซีรี่ส์ได้รับการออกแบบให้มีความสามารถในการรับน้ำหนักและความแข็งแกร่งสูงกว่าผลิตภัณฑ์อื่นๆ ที่คล้ายคลึงกัน โดยมีร่องส่วนโค้งวงกลมและการปรับโครงสร้างให้เหมาะสม โดยมีพิกัดโหลดเท่ากันในแนวรัศมี แนวรัศมีย้อนกลับ และทิศทางด้านข้าง และการจัดแนวได้เองเพื่อดูดซับข้อผิดพลาดในการติดตั้ง ดังนั้นรางนำเชิงเส้นตรง KTS MALL GH Series จึงมีอายุการใช้งานยาวนานด้วยความเร็วสูง ความแม่นยำสูง และการเคลื่อนที่เชิงเส้นที่ราบรื่น.

Features of GH Series
คุณสมบัติของซีรีย์ GH
1.Self-aligning capability ความสามารถในการจัดตำแหน่งตนเอง.
By design,the circular-arc groove has contact points at 45 degrees. GH series can absorb most installation errors due to surface irregularities and provice smooth linear motion through the eastic deformation of rolling elements and the shift f contact points. Self-aligning capability. high accuracy and smooth operation can be obtained with an easy installation.
จากการออกแบบ ร่องส่วนโค้งวงกลมมีจุดสัมผัสที่ 45 องศา ซีรีส์ GH สามารถดูดซับข้อผิดพลาดในการติดตั้งส่วนใหญ่ได้เนื่องจากความผิดปกติของพื้นผิว และให้การเคลื่อนที่เชิงเส้นที่ราบรื่นผ่านการเสียรูปทางทิศตะวันออกขององค์ประกอบกลิ้งและการเปลี่ยนจุดสัมผัส ความสามารถในการจัดตำแหน่งตนเอง ความแม่นยำสูงและการทำงานที่ราบรื่นสามารถทำได้ด้วยการติดตั้งง่าย.

2.Interchangeability ความสามารถในการแลกเปลี่ยนกันได้.
Beacuse of precision dimensional control, the dimensional tolerance of GH/HG series can be kept in a reasonable range, which means that any blocks and any rails in a specific series can be used together while maintaining dimensional tolerance. And a retainer is added to prevent the balls from falling out when the blocks are removed from the rail.
เนื่องจากการควบคุมมิติที่แม่นยำ พิกัดความเผื่อมิติของซีรีส์ GH/HG จึงสามารถรักษาไว้ในช่วงที่เหมาะสมได้ ซึ่งหมายความว่าบล็อกและรางใดๆ ในซีรีส์เฉพาะสามารถใช้ร่วมกันได้ในขณะที่ยังคงรักษาพิกัดความเผื่อมิติไว้ได้ และมีการเพิ่มรีเทนเนอร์เพื่อป้องกันไม่ให้ลูกบอลหลุดออกเมื่อถอดบล็อกออกจากราง

3.High rigidity in all four directions มีความแข็งแกร่งสูงทั้งสี่ทิศทาง
Because of the four-row design. the GH/HG series linear guideway has equal load ratings in the radial, reverse radial and lateral directions. Furthermore, the circular-arc groove a provides a wide-contact width between the balls and the groove raceway allowing large permissible loads and high rigidity.
เนื่องจากการออกแบบสี่แถว รางนำเชิงเส้นตรงซีรีส์ GH/HG มีพิกัดโหลดเท่ากันในทิศทางแนวรัศมี แนวรัศมีย้อนกลับ และทิศทางด้านข้าง นอกจากนี้ ร่องส่วนโค้งวงกลมยังให้ความกว้างหน้าสัมผัสที่กว้างระหว่างลูกบอลและร่องน้ำของร่อง ทำให้สามารถรับน้ำหนักได้มากและมีความแข็งแกร่งสูง.

Linear guide block HG

HG/GH Series รางเลื่อนเชิงเส้นแบบสี่เหลี่ยมจัตุรัส

Product Category

Line id @kts-mall

Linear Guide Block HGH15CA

Linear Guide Block HGH30CA

HGH15CA-A

Linear Guide Block HGH55CA

Linear Guide Block HGH20CA

HGH15CA-A

Linear Guide Block HGH35CA

HGH15CA-A

Linear Guide Block HGH65CA

Linear Guide Block HGH25CA

HGH15CA-A

Linear Guide Block HGH45CA

HGH15CA-A

Linear Guide Block HGH85CA

HGW Series รางเลื่อนเชิงเส้นแบบมีแปลน

Linear Guide Block HGW15CC

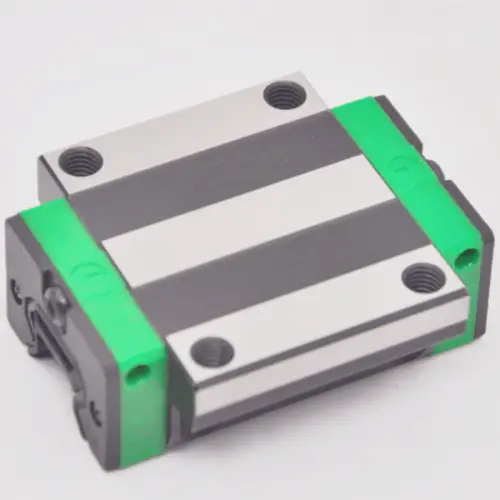

HGW15CC-A

Linear Guide Block HGW30CC

HGW15CC-A

Linear Guide Block HGW20CC

HGW15CC-A

Linear Guide Block HGW35CC

HGW15CC-A

Linear Guide Block HGW25CC

HGW15CC-A

Linear Guide Block HGW45CC

HGHxxHA Series Square ตลับลูกปืนเชิงเส้นชนิดโหลดหนัก(Heavy Load )

Linear Guide Block HGH20HA

Linear Guide Block HGH35HA

HGH15CA-A

Linear Guide Block HGH65HA

Linear Guide Block HGH25HA

HGH15CA-A

Linear Guide Block HGH45HA

Linear Guide Block HGH30HA

HGH15CA-A

Linear Guide Block HGH55HA
