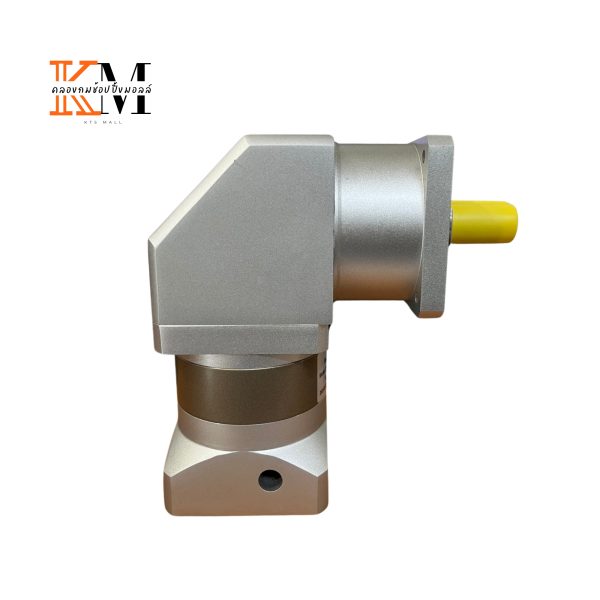

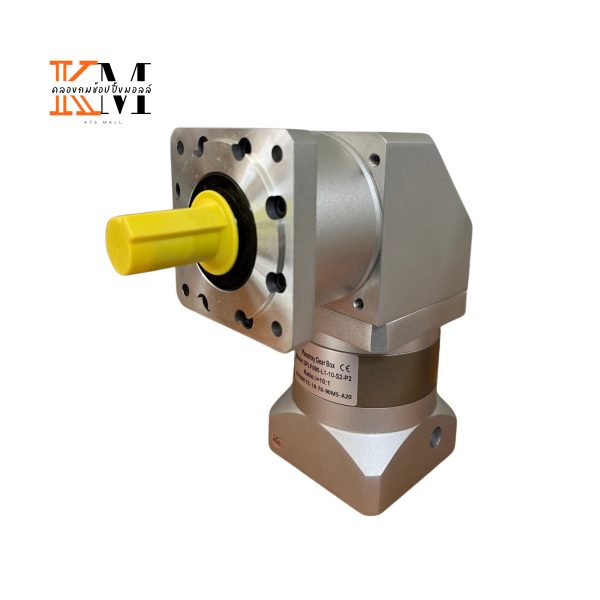

ZPLF090 Right Angle Series Precision Planetary Gearbox

Description

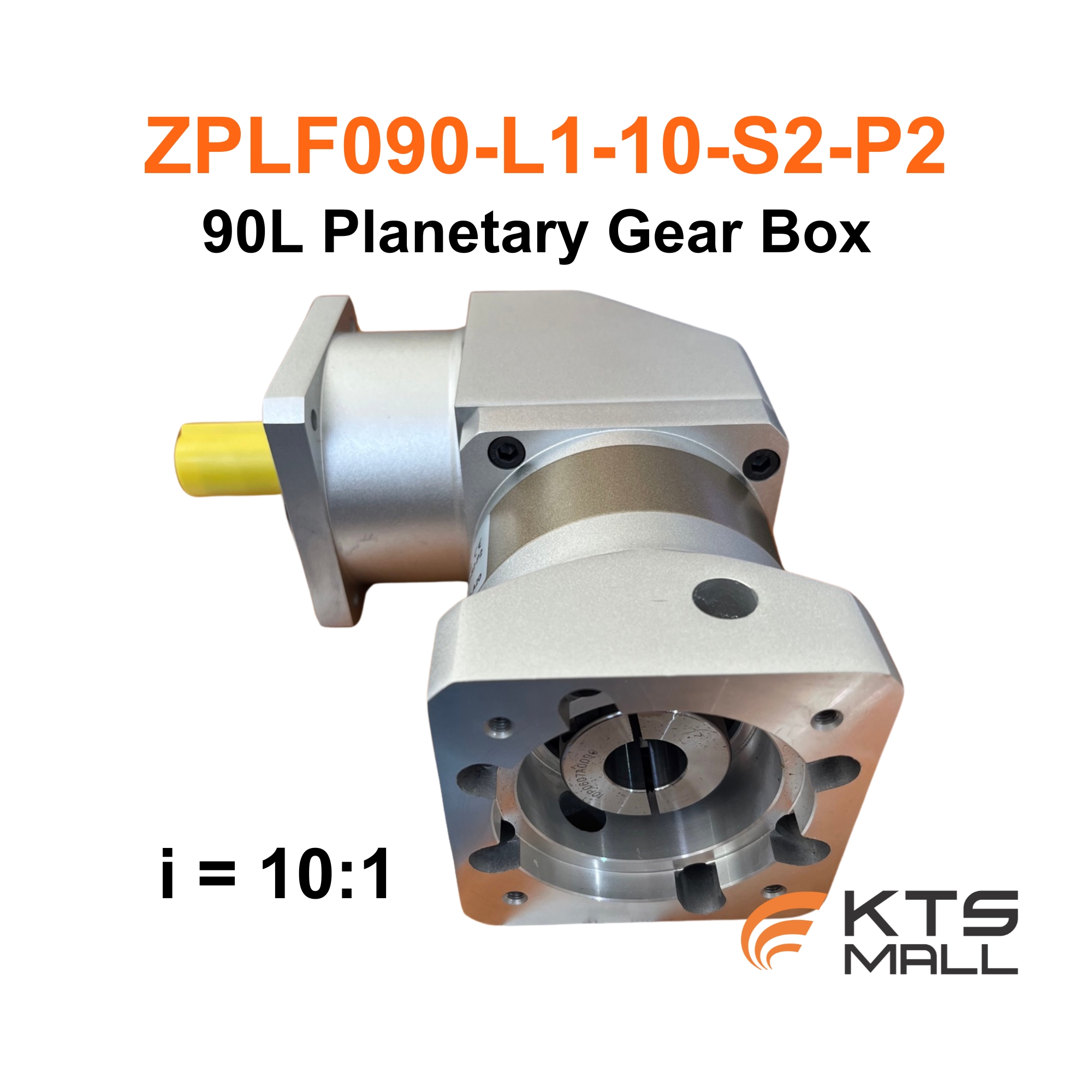

ZPLF090-L1-10-S2-P2
Right Angle Series Precision Planetary Gearbox

Specification:
Code: ZPLF Series
Dimension: 90mm
Reduction ratio: L1/Single Stage: 04,05,07,10
L2/Double Stage:16,20,25,28,35,40,50,70
Distinguish code: MA:เหมาะสำหรับ Servo Motor ที่มีรูยึด 4 รูกระจายอย่างสม่ำเสมอ วงกลมรัศมีกระจายคือ 90มม.
MB:เหมาะสำหรับ Stepper Motor ที่มีรูยึด 4 รูกระจายอย่างสม่ำเสมอ ระยะศูนย์กลางของรูยึดคือ 69.6 มม.

Products Detail:
Nominal Input Speed: 3000rpm.
Max Input Speed: 6000rpm.
Max Radial Load: 1000N
Max Axial Load: 800N
Efficiency: L1:96%, L2:94%
Backlash: L1:<=10, L2:<=15 arcmin
Noise: <=55 dB
Life Span: 20000h
Working Temp: -20degree – +150degree
วิธีการหล่อลื่น: การหล่อลื่นแบบถาวร (Permanent Lubrication )
Weight: ZPLF090-L1MA/MB = 4.5Kg, ZPLF090-L2MA/MB = 5.10Kg

Packing:
1pcs x ZPLF090-L1-10-S2-P2
Weight: 6Kg
Size: 20cm x 30cmx 10cm
