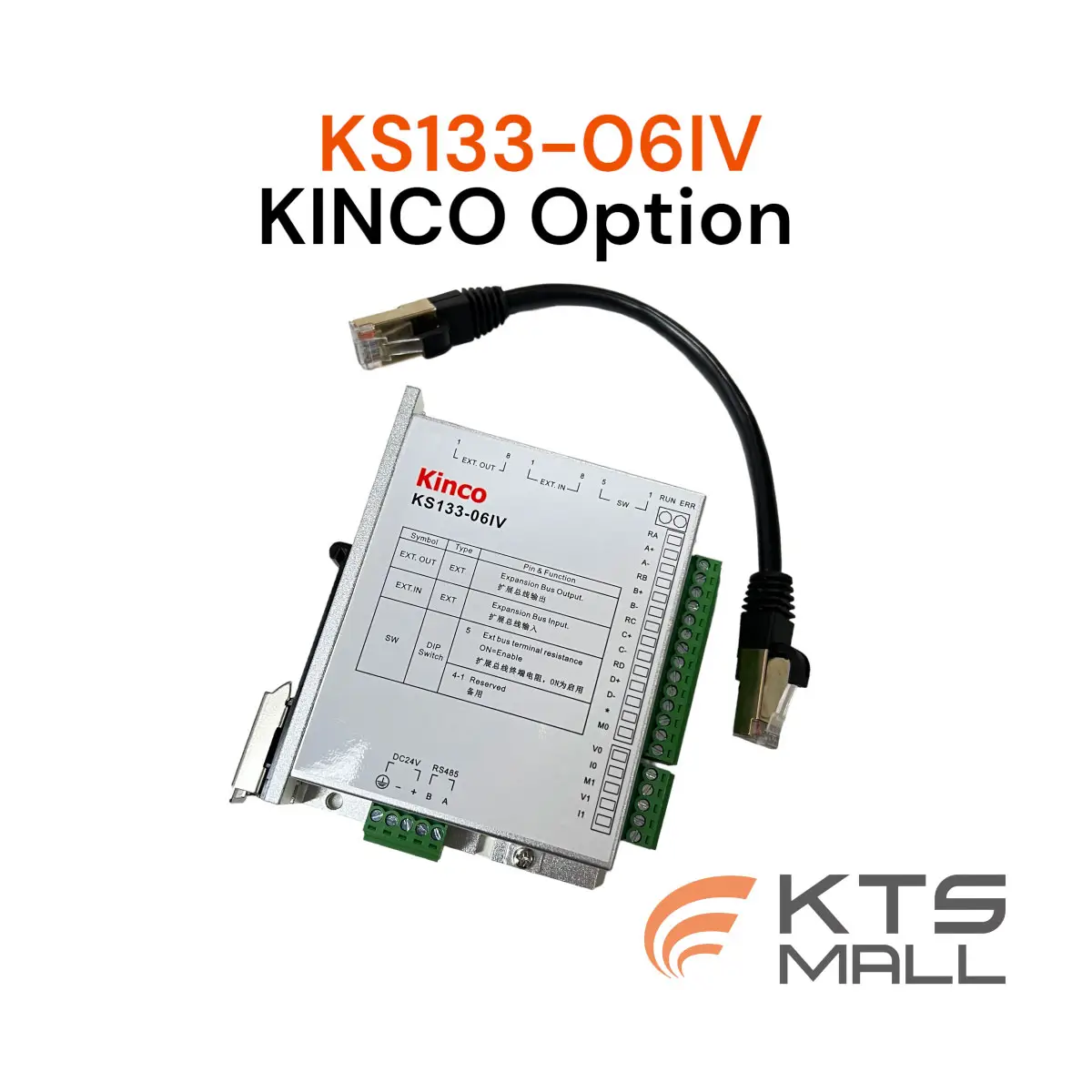

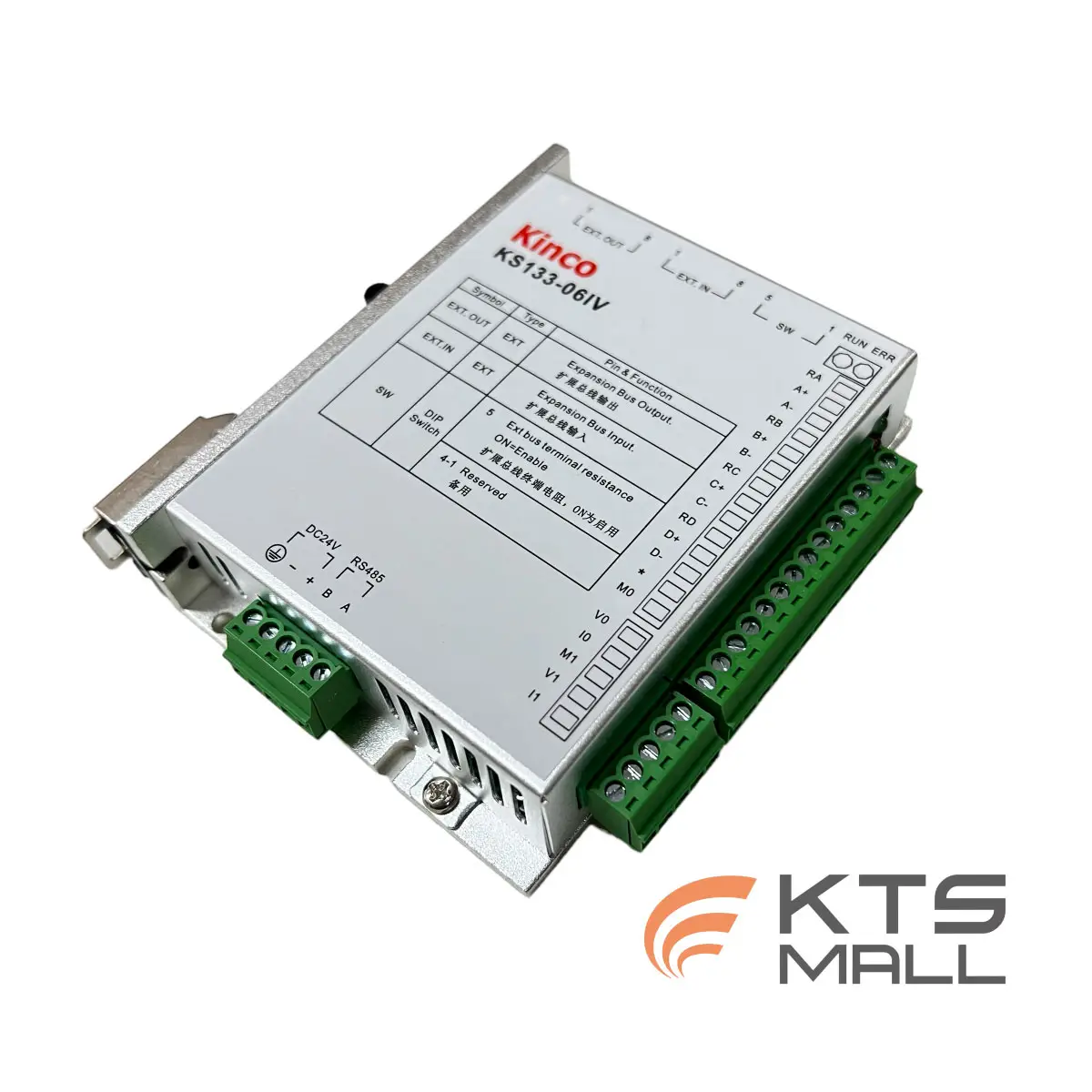

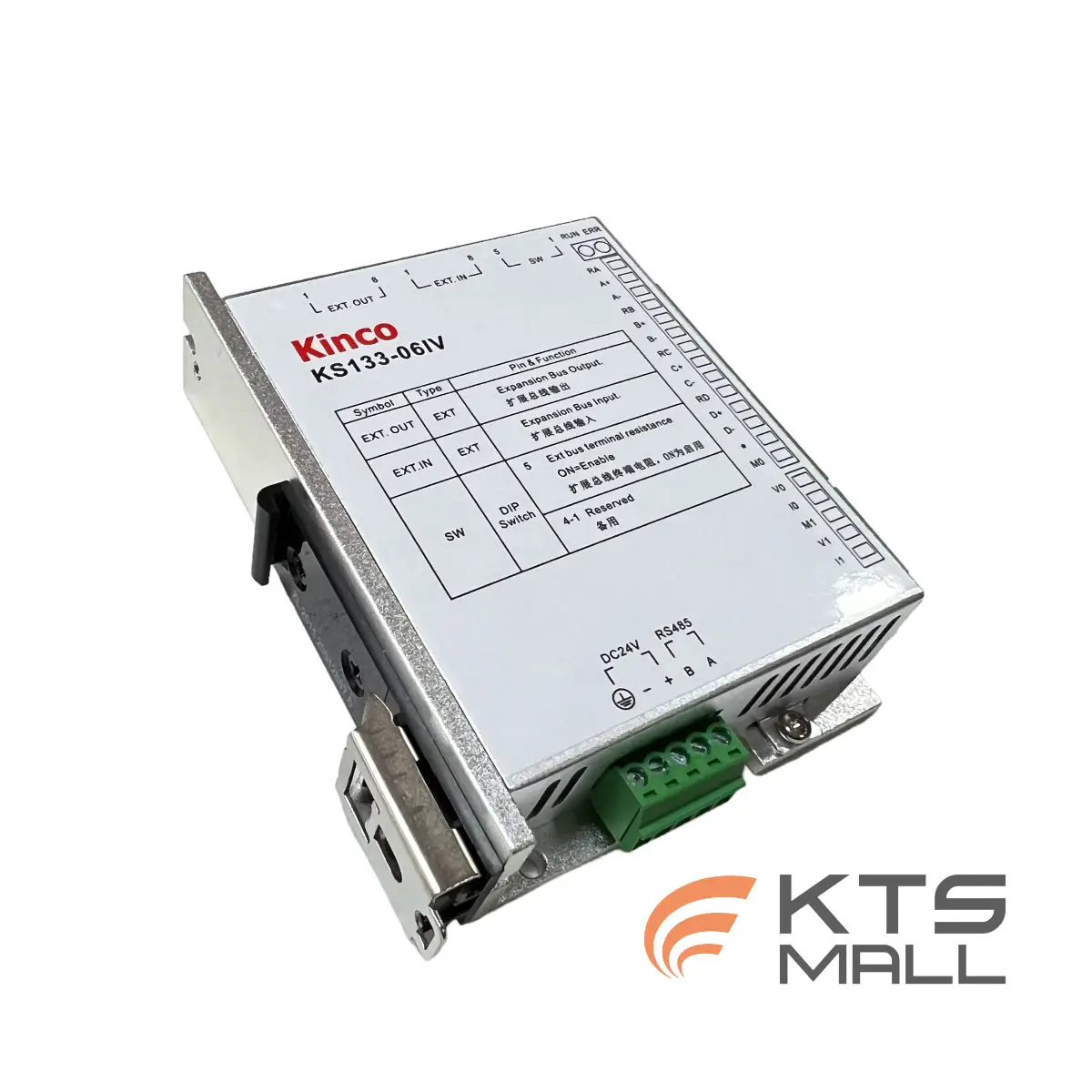

KS133-06IV Extension module

Description

KS133-06IV Extension module

KS Series Model Specification

KS133-06IV
Power supply ：DC24V
Input channel ：4（4-20mA、1-5V、0-20mA、0-10V signals are optional）
Measurement accuracy ：0.3% F.S
Output channel ：2（4-20mA、1-5V、0-20mA、0-10V signals are optional）
Output accuracy ：0.5% F.S
Parameter configuration ：Each channel is individually parameterized through
KincoBuilder software
Signal limitation ：Current input is not allowed to exceed 24mA,
voltage input is not allowed to exceed 12V
Installation size ：100*84.5*25.4mm(mm)(L×W×H)

Kinco Small รวม PLC
– ความต่อเนื่องของซีรี่ส์ K5, K2 มีความน่าเชื่อถือสูงที่มีประสิทธิภาพสูง
– CPU ประสิทธิภาพสูงขึ้น
– ให้อินเตอร์เฟส ontology CAN บัสประสิทธิภาพสูงความเร็วสูง
– การออกแบบที่กะทัดรัดแผ่นบาง, ตัวเครื่องโลหะ

คุณสมบัติ

Significant savings in installation space:

ประหยัดพื้นที่ในการติดตั้งได้มาก:
แผ่นบางขนาดกะทัดรัด ความหนาน้อยกว่า 25 มม. สามารถติดตั้งในตู้ไฟฟ้าขนาดเล็กได้

Higher computing speed:

ความเร็วในการประมวลผลที่สูงขึ้น:
ใช้แพลตฟอร์ม MCU ใหม่ รอบการสแกนคำสั่ง 1,000 บิตคือ 0.25ms สามารถเข้าถึงระดับเฟิร์สคลาสของ PLC ขนาดเล็กชนิดเดียวกัน

Built-in CANopen interface:

อินเทอร์เฟซ CANopen ในตัว:
KS105C1 และ KS105C2 อินเทอร์เฟซ CAN ในตัวซึ่งรองรับสถานีหลัก CANopen และสถานีรองและโปรโตคอล CAN ฟรี ด้วยไลบรารีคำแนะนำการควบคุมการเคลื่อนไหวที่สะดวก จึงมอบทางเลือกที่คุ้มค่ากว่าสำหรับการใช้งานแบบหลายแกน

4-channel high-speed pulse counter:

เครื่องนับชีพจรความเร็วสูง 4 ช่องสัญญาณ:
ให้ตัวนับพัลส์ความเร็วสูง 4 แชนเนลพร้อมความถี่การนับสูงสุด 200K ตัวนับความเร็วสูงแต่ละตัวอนุญาตให้กำหนดค่า PV ได้สูงสุด 32 ค่าและรองรับการขัดจังหวะ 32 CV=PV ตัวนับความเร็วสูงรองรับโหมดที่หลากหลาย สามารถดำเนินการนับเฟสเดียว สองเฟส (ขึ้น/ลง) เฟส AB (ความถี่ 1 ครั้ง และความถี่ 4 ครั้ง) ผู้ใช้สามารถใช้วิซาร์ดการกำหนดค่า HSC ในซอฟต์แวร์การเขียนโปรแกรมเพื่อกำหนดค่าแบบมองเห็นได้

4-channel high-speed pulse output:

เอาต์พุตพัลส์ความเร็วสูง 4 แชนเนล:
ให้เอาต์พุตพัลส์ความเร็วสูง 4 แชนเนล ทั้งคู่รองรับเอาต์พุตโหมด PTO (รถไฟพัลส์) และ PWM (การมอดูเลตความกว้างพัลส์) ความถี่เอาต์พุตสามแชนเนลสูงถึง 200 KHz (ความต้านทานโหลดไม่เกิน 1.5 K Ω) ความถี่เอาต์พุตอีกช่องหนึ่งคือ 10KHz ซอฟต์แวร์มีกลุ่มคำสั่งควบคุมการวางตำแหน่ง PLS (PWM หรือ PTO) PFLO_F (ทำตามคำแนะนำ) และอื่น ๆ ซึ่งอำนวยความสะดวกให้ผู้ใช้ตระหนักถึงแอปพลิเคชันควบคุมการเคลื่อนไหวอย่างง่าย

Serial ports of communication:

พอร์ตอนุกรมของการสื่อสาร:
มีพอร์ตอนุกรม RS232 และ RS485 1 พอร์ต ชื่อ PORT0 และ PORT1 ตามลำดับ อัตราบอดการสื่อสารสูงสุดคือ 115.2Kbps；PORT0 สามารถใช้เป็นพอร์ตการเขียนโปรแกรม และยังรองรับโปรโตคอลสถานีทาส Modbus RTU และการสื่อสารฟรี PORT1 สามารถใช้เป็นทั้งพอร์ตการเขียนโปรแกรมและโปรโตคอลสถานีรอง Modbus RTU หลักและการสื่อสารฟรี

Extension modules are available as Modbus slaves:

โมดูลส่วนขยายพร้อมใช้งานในฐานะทาสของ Modbus:
อินเทอร์เฟซ RS485 ของโมดูลเพิ่มเติมสามารถใช้เป็นสถานีรองของ Modbus เพื่อจัดหาโซลูชันที่คุ้มค่าสำหรับแอปพลิเคชันจำนวนมากขึ้น

Packing:
1pcs x KS133-06IV Extension module
Weight:  0.5Kg
Size: 100*84.5*25.4 (L*W*H)(Unit:mm)
