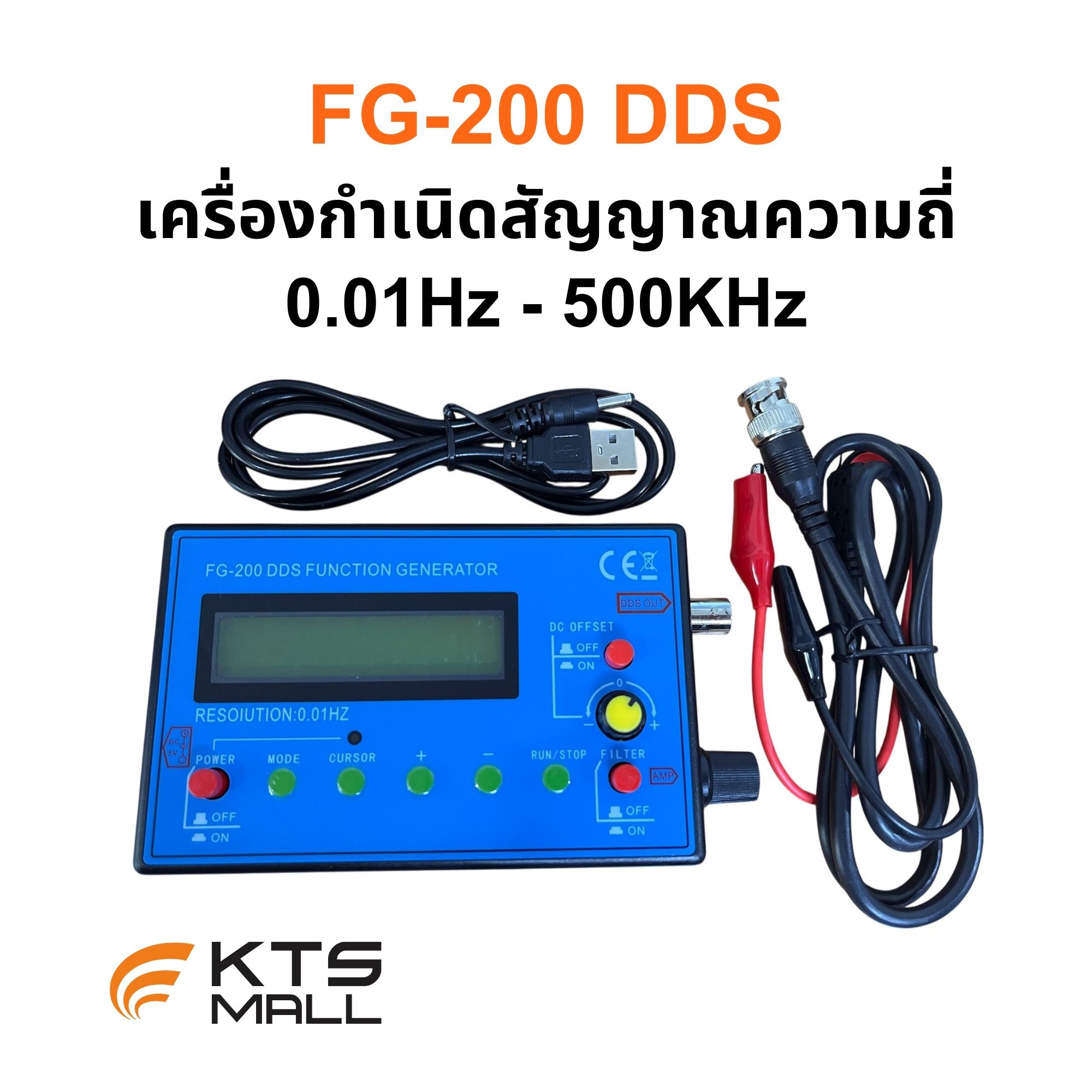

เครื่องกําเนิดสัญญาณ FG-200 DDS

I. พารามิเตอร์ทางเทคนิคหลัก:
1.รูปคลื่นเอาท์พุต: คลื่นไซน์, คลื่นสี่เหลี่ยม, คลื่นสามเหลี่ยม, คลื่นฟันเลื่อยไปข้างหน้า, คลื่นฟันเลื่อยย้อนกลับ, ECG คลื่น, การเพิ่มขึ้นตามอํานาจ, การตกตามอํานาจ, พัลส์ Lorentz, พัลส์เกาส์, พัลส์ซิงค์, คลื่นครึ่ง, คลื่นเต็ม, คลื่นชูมันน์, สัญญาณรบกวนคลื่นและอื่น ๆ รูปคลื่น 15 ชนิด
2.แหล่งจ่ายไฟ: แนะนําให้ใช้ DC4-9V, DC5V เมื่อใช้อะแดปเตอร์ แนะนําให้ใช้แบตเตอรี่ลิเธียม 3.7V เมื่อใช้พลังงานแบตเตอรี่
3.ปัจจุบัน: 180MA ที่แรงดันไฟฟ้า 5V
4.ช่วงความถี่: คลื่นไซน์ 0.01Hz- 500.00kHz (เมื่อความถี่เพิ่มขึ้น แอมพลิจูดเอาต์พุตจะลดลง) รูปคลื่นอื่นๆ 0.01Hz-100.00kHz (แต่ไม่จํากัดขีดจํากัดบนของความถี่ที่ปรับได้ หากความต้องการความบิดเบือนและความกระวนกระวายใจไม่สูง การใช้ความถี่สามารถเพิ่มขึ้นได้)
5.ความละเอียด: 0.01Hz.
6.ความเพี้ยนของคลื่นไซน์: <1% ต่ํากว่า 1kHz, <0.5% สูงกว่า 1kHz
7.ความกว้างของเอาต์พุต: สูงสุด t10V (P-P)
8. ความต้านทานขาออก: 50 โอห์ม
9.DC offset: สูงสุด 10V พร้อมฟังก์ชั่นปิดเครื่อง
10.สามารถบันทึกพารามิเตอร์การตั้งค่าทั้งหมดได้
11. มีตัวกรองที่สามารถเปิดและปิดได้ สามารถปรับให้เข้ากับเอาต์พุตรูปคลื่นไซน์และพัลส์ได้ดี

ครั้งที่สอง คุณสมบัติ:
ขนาดกะทัดรัด (125*80*26.5 มม.) ฟังก์ชั่นครบครัน ใช้งานง่าย พกพาสะดวกก็สามารถเป็นได้
ใช้พลังงานจากอะแดปเตอร์จ่ายไฟหรือแบตเตอรี่ลิเธียม 3.7Vเมื่อใช้ร่วมกับออสซิลโลสโคป สามารถใช้กับวงจรอิเล็กทรอนิกส์ได้
การทดสอบและการดีบัก ลักษณะความถี่ และการทดสอบการตอบสนองแรงกระตุ้น และการวัดแอมพลิฟายเออร์เสียง เนื่องจาก ความแม่นยําที่ดีและความเสถียรของความถี่ของ DDS นอกจากนี้ยังเหมาะมากสําหรับการสอบเทียบปัจจัยเวลากวาดออสซิลโลสโคปเดอะ
เอาต์พุตคลื่นสี่เหลี่ยมเหมาะสําหรับตัวลดทอนออสซิลโลสโคปและการปรับลักษณะพัลส์ของโพรบ

ครั้งที่สองคําอธิบายสําคัญ
เมื่อเครื่องกําเนิดไฟฟ้าอยู่ในโหมดการทํางานและเคอร์เซอร์ไม่กระพริบ (กด RUN/STOP) ปุ่มอื่นๆ ไม่ถูกต้อง
เมื่อคุณต้องการปรับพารามิเตอร์ ให้กด RUN/STOP ก่อนแล้วรอให้เคอร์เซอร์กะพริบ คุณสามารถใช้ปุ่มอื่นเพื่อ
ตรงกับการตั้งค่า
MODE: ปุ่มโหมดใช้เพื่อสลับรูปคลื่นเอาท์พุต
CURSOR: ใช้เพื่อเลื่อนเคอร์เซอร์ (ใช้ปุ่ม +- เพื่อปรับความถี่)
RUN/STOP: เรียกหรือหยุดเอาต์พุตรูปคลื่น
เมื่อเคอร์เซอร์ไม่กะพริบ รูปคลื่นจะถูกส่งออก และปุ่มอื่นๆ จะไม่ถูกต้อง
+: ความถี่ +
– : ความถี่ –
DCOFFSET: สวิตช์ไบแอส DC
กด ON เพื่อปรับปุ่มสีเหลืองเพื่อปรับส่วนประกอบ DC ของสัญญาณ
ป๊อปอัพเป็น OFF ส่วนประกอบ DC ของสัญญาณคือ 0
FILTER: สวิตช์กรอง เมื่อสัญญาณใกล้กับคลื่นไซน์ 300K ขึ้นไป ให้กดปุ่มนี้ รูปคลื่นจะกลายเป็น
สะอาดแต่ความกว้างของสัญญาณก็จะเล็กลงเช่นกัน
AMP: ปุ่มด้านข้างเพื่อปรับความกว้างของสัญญาณ (แอมพลิจูดตามเข็มนาฬิกาจะใหญ่ขึ้น)

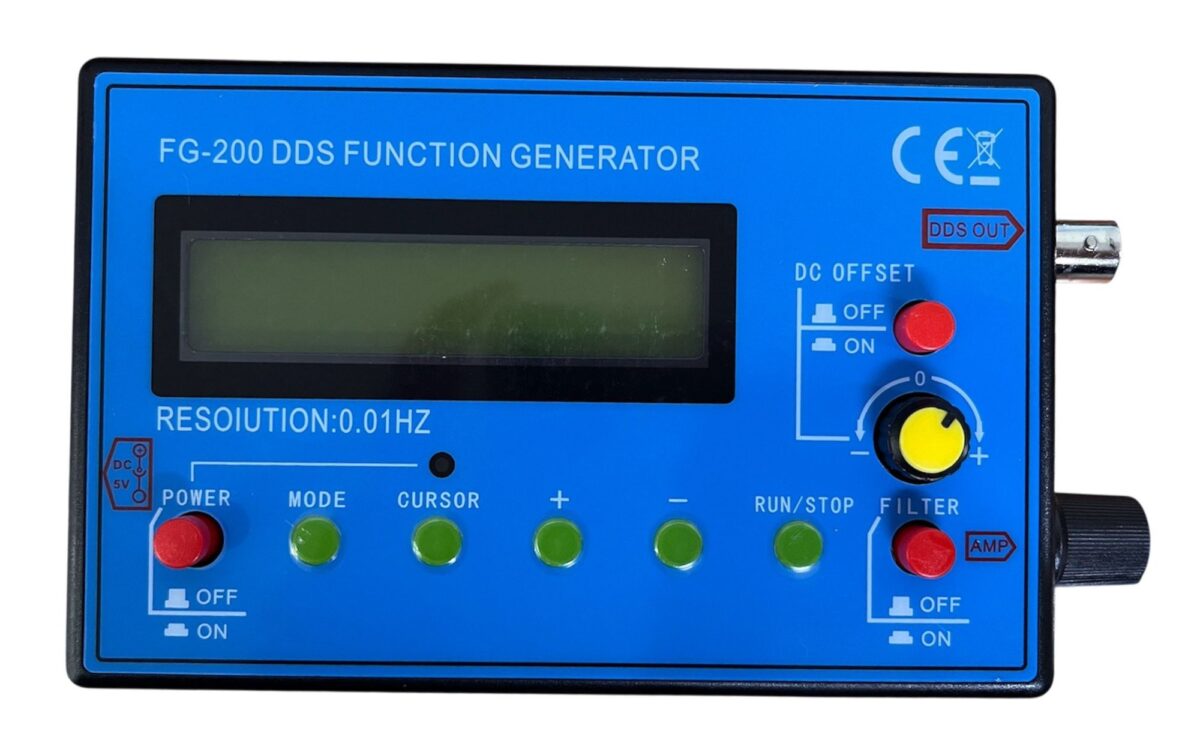

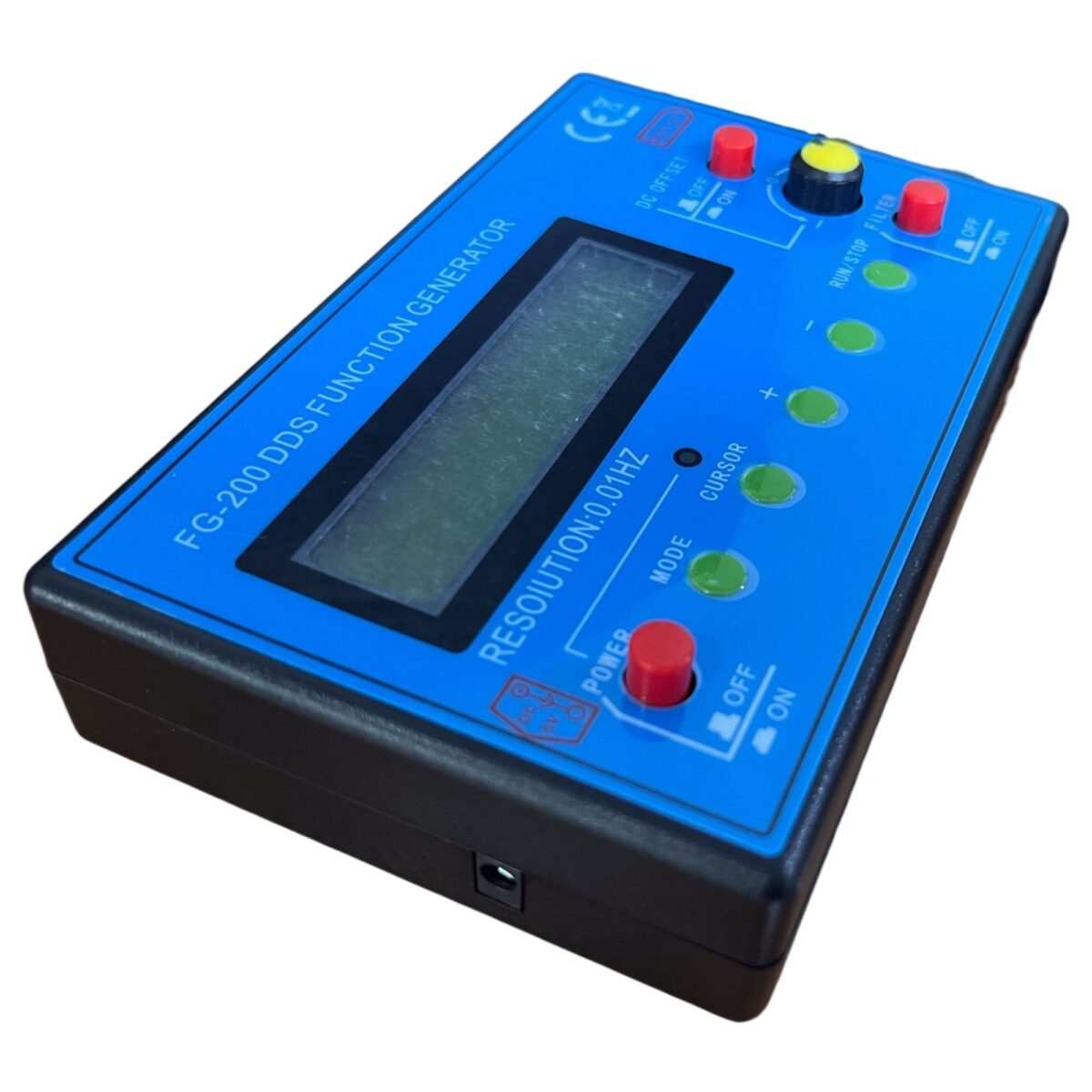

ที่ 4คําอธิบายแผง

ประเภทสินค้า: ฟังก์ชั่นสัญญาณ
ช่วงความถี่: 0.01Hz – 500KHz (สัญญาณสีน้ำได้ 0.01Hz – 100.00kHz)
รูปคลื่นที่สามารถสร้างได้: คลื่นสีน้ำได้, คลื่นสี่เหลี่ยม, คลื่นสามเหลี่ยม, คลื่นสี่เหลี่ยมข้างหน้า, คลื่นสี่เหลี่ยมข้างหลัง, ECGwave, คลื่นขึ้นขึ้น, คลื่นลงลง, คลื่นพันธุ์โลเรนซ์, คลื่นพันธุ์กาوس, คลื่น sinc, คลื่นครึ่งวงกลม, fll-wave, Schumann wave, คลื่นเสียงรบกวน
ความต้านทานที่ได้รับ: 50 โอม
ความจํา: สามารถบันทึกค่าต่างๆ ได้
ขนาดและน้ําหนัก: 125*80*26.5 มม.
