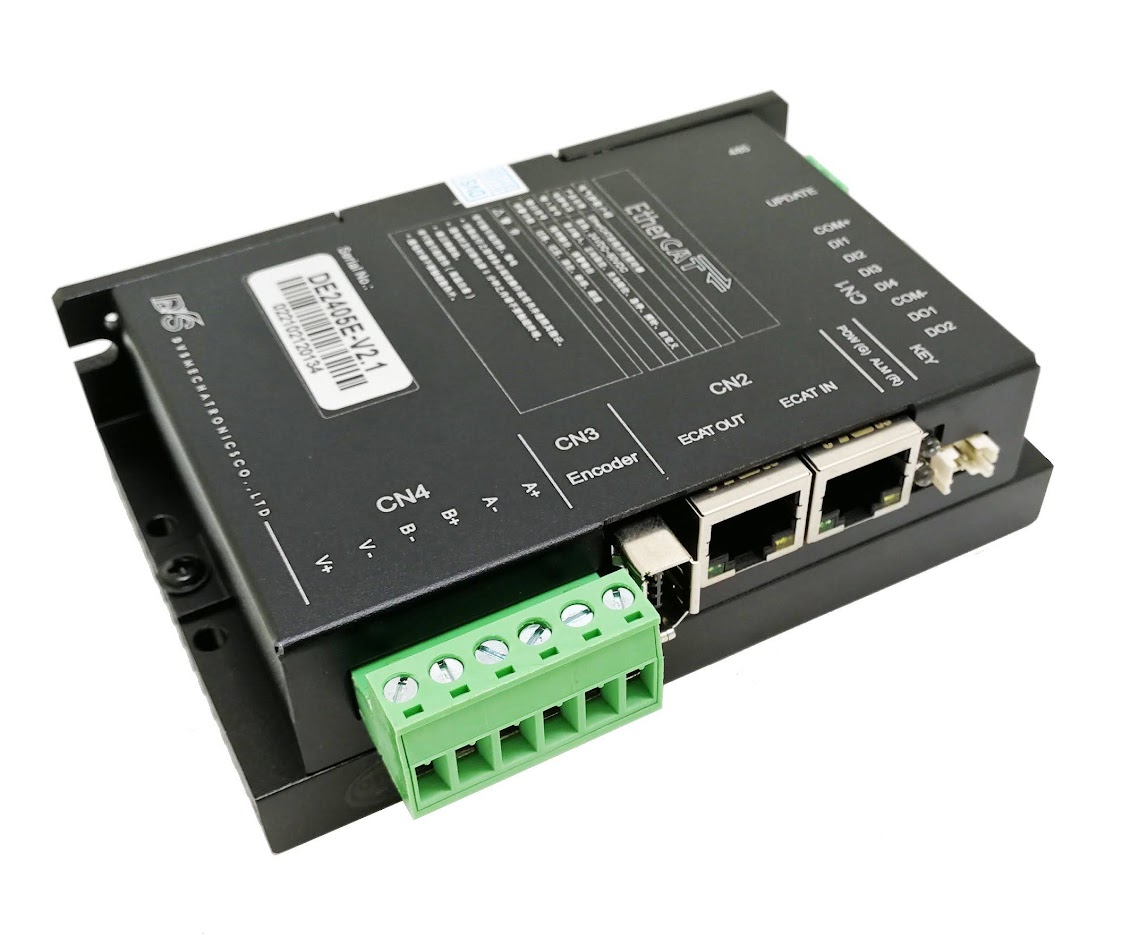

DE2450E EtherCAT Closeloop Driver

DE2450E EtherCAT Closeloop Driver

฿3,145

150x50px visa accept

Description

DE2450E EtherCAT Closeloop Driver

คำอธิบาย
DE2405E เป็นไดรฟ์แบบสเต็ปลูปปิดของ EtherCAT ที่มีฟังก์ชันการสื่อสารบัสที่เพิ่มลงในไดรฟ์แบบสเต็ปลูปประสิทธิภาพสูงในซีรีส์ DE ซึ่งดัดแปลงสำหรับสเต็ปมอเตอร์
แบบลูปปิดที่มีหน้าแปลน 42มม และ 57มม ด้วยอินเทอร์เฟซการสื่อสารบัส EtherCAT และเทคโนโลยีสถานีทาสของ EtherCAT การควบคุมแบบเรียลไทม์ของระบบขั้นตอน
ที่ 100Mb/s และการส่งข้อมูลแบบเรียลไทม์สามารถรับรู้ได้ ไดรฟ์มีอินเทอร์เฟซอินพุตและเอาต์พุตที่หลากหลาย และรองรับ CSP,PP,CSV,PV,โหมดการทำงาน
ของ HM เมื่อเปรียบเทียบกับไดรฟ์แบบพัลส์แบบดั้งเดิม ไดรฟ์นี้เหมาะอย่างยิ่งสำหรับแอปพลิเคชันการเชื่อมโยงหลายแกนทางไกลซึ่งสามารถลดการเดินสายไฟได้อย่างมากและเพิ่มความน่า
เชื่อถือของการทำงานของไดรฟ์.

คุณสมบัติ
● แรงดันใช้งาน: DC20-50V
● รองรับโปรโตคอลการสื่อสาร EtherCAT และที่อยู่จะเป็นไปโดยอัตโนมัติ
ผ่านสถานีหลัก
● ฟังก์ชันอินพุตการแยกแอนติแคโทดทั่วไป 4 ขั้วเดียวพร้อมค่าสูงสุด
ความถี่อินพุต 10KHz แรงดันไฟฟ้าขาเข้า 5V
● เอาต์พุตการแยกคัปปลิ้งออปติคัล 2 วิธีพร้อมความจุเอาต์พุตสูงสุด 50mA,
ความต้านทานแรงดันสูงสุด 30Vdc

แอปพลิเคชัน
เหมาะสำหรับการเชื่อมโยงหลายแกนควบคุมขนาดเล็กหรือขนาดกลาง
อุปกรณ์อัตโนมัติ เช่น เครื่องจักรมือ เครื่องบรรจุ ฯลฯ

Cycle Synchronous Position Mode CSP

In the cycle synchronization position mode, the controller completes the position
instruction and then sends the planned target position 607Ah to the servo driver
in the way of cycle synchronization.Position, speed and torque control are completed
by the servo driver.
วงจรตำแหน่งซิงโครนัสโหมด CSP
ในโหมดตำแหน่งการซิงโครไนซ์ตามรอบ ตัวควบคุมจะทำตามคำแนะนำเกี่ยวกับตำแหน่งให้เสร็จสิ้น จากนั้นจึงส่งตำแหน่งเป้าหมายที่วางแผนไว้ 607Ah ไปยังไดรเวอร์เซอร์โวในลักษณะ
ของการซิงโครไนซ์ตามรอบ การควบคุมตำแหน่ง ความเร็ว และแรงบิดจะเสร็จสมบูรณ์โดยไดรเวอร์เซอร์โว.

Profile Position Mode PP

This mode is mainly used for point-to-point positioning applications. In this mode,
the controller gives the target position (absolute or relative), the speed of the
position curve, acceleration and deceleration. The trajectory generator of the servo
will generate the target position curve instruction according to the setting and the
drive completes position control, speed control, torque control.
โหมดตำแหน่งโปรไฟล์ PP
โหมดนี้ใช้เป็นหลักสำหรับแอปพลิเคชันการกำหนดตำแหน่งแบบจุดต่อจุด ในโหมดนี้ ตัวควบคุมจะให้ตำแหน่งเป้าหมาย (สัมบูรณ์หรือแบบสัมพัทธ์) ความเร็วของเส้นโค้งตำแหน่ง ความเร่ง
และการชะลอตัว เครื่องกำเนิดวิถีของเซอร์โวจะสร้างคำสั่งโค้งตำแหน่งเป้าหมายตามการตั้งค่าและไดรฟ์จะควบคุมตำแหน่ง ควบคุมความเร็ว ควบคุมแรงบิดให้เสร็จสมบูรณ์.

Homing Mode HM

The homing mode is used to find the mechanical origin and locate the position relationship
between the mechanical origin and the mechanical zero. Mechanical origin: a fixed position
on the machine, which can correspond to a certain origin switch and the Z signal of the motor.
โหมดกลับบ้าน HM
โหมดกลับบ้านใช้เพื่อค้นหาแหล่งกำเนิดทางกลและค้นหาตำแหน่งความสัมพันธ์ระหว่างจุดกำเนิดทางกลและศูนย์เชิงกล แหล่งกำเนิดทางกล: ตำแหน่งคงที่บนตัวเครื่อง ซึ่งสามารถสอดคล้องกับสวิตช์
แหล่งกำเนิดบางตัวและสัญญาณ Z ของมอเตอร์.

FAULT ERROR
The green LED is the power indicator. When the drive is powered on, the LED is always on;
when the drive is powered off, the LED is turned off as well. The red LED is a fault indicator.
When a fault occurs, the indicator flashes in a cycle of 5 seconds; when the fault is cleared
by the user, the red LED is always off.
ไฟ LED สีเขียวเป็นไฟแสดงสถานะเพาเวอร์ เมื่อเปิดไดรฟ์ ไฟ LED จะติดตลอดเวลา เมื่อปิดไดรฟ์ ไฟ LED จะดับลง ไฟ LED สีแดงเป็นตัวบ่งชี้ความผิดปกติ เมื่อเกิดข้อผิดพลาด ไฟแสดง
จะกะพริบในรอบ 5 วินาที เมื่อผู้ใช้ล้างข้อผิดพลาดไปได้แล้ว ไฟ LED สีแดงจะดับอยู่เสมอ.

PACKING:

1pcs x DE2450E EtherCAT Closeloop Driver
น้ำหนัก: 0.3kg
Size: 8cm x 11cm x 4cm (W x L x H)

*USER MANUAL

Additional information

Weight 5 kg
Dimensions 20 × 15 × 10 cm
