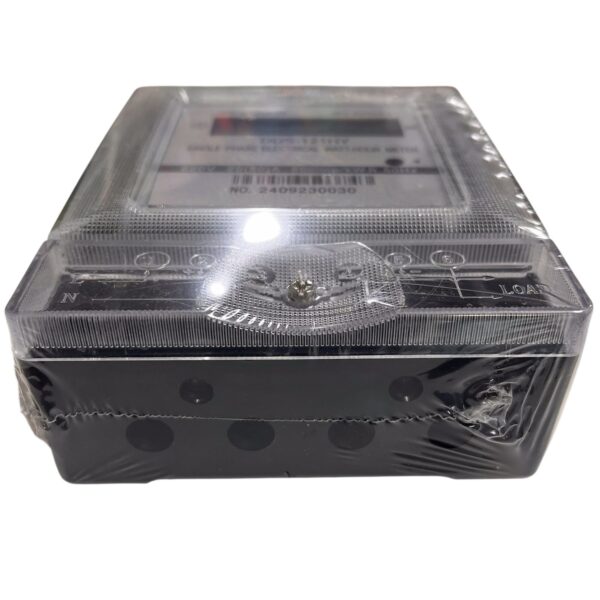

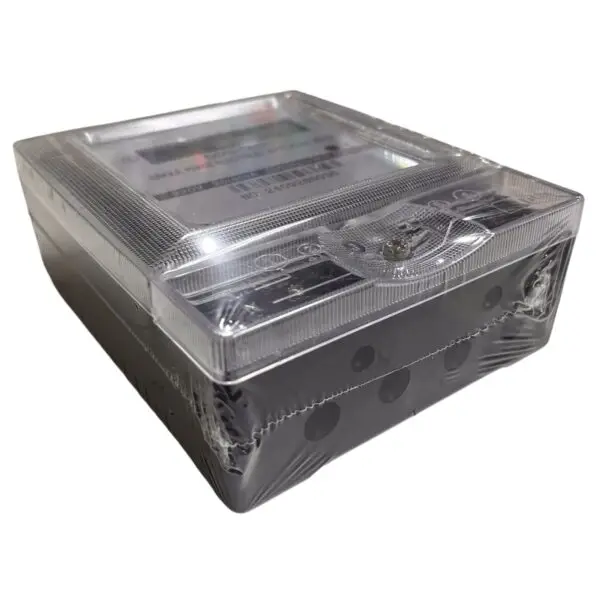

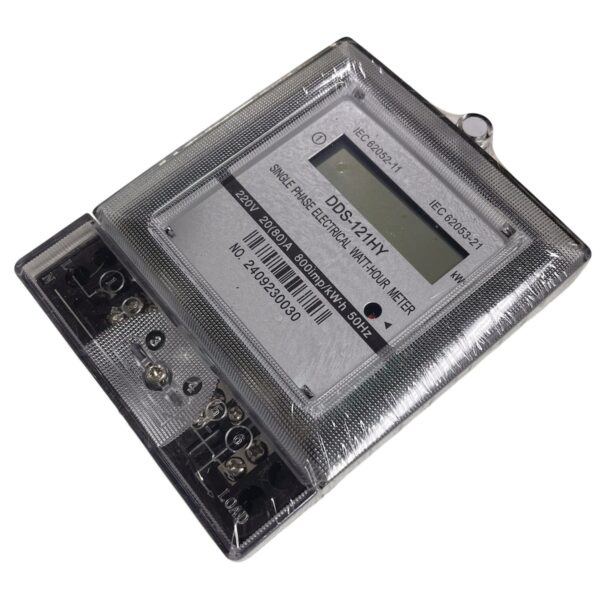

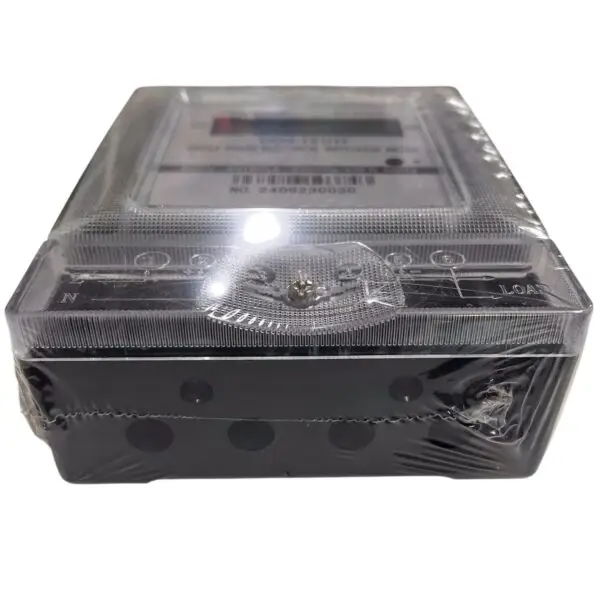

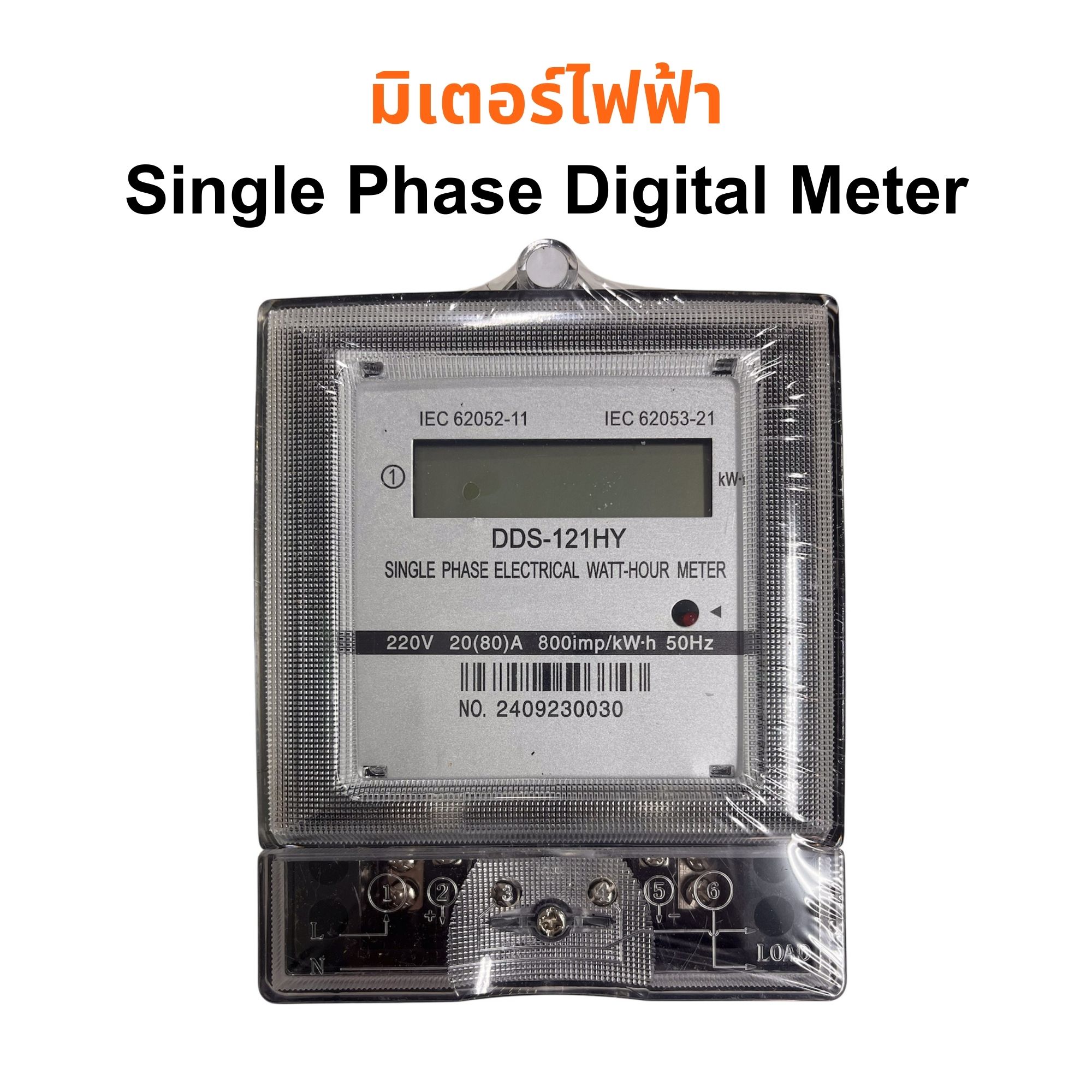

มิเตอร์ไฟฟ้า 20(80)A, 220VAC Single Phase Digital Meter (Single Phase Electronic Meter)
฿365
มิเตอร์อิเล็กทรอนิกส์เฟสเดียวสำหรับวัดค่าพลังงานไฟฟ้าแบบติดตั้งบนแผงหน้า นิยมใช้กันอย่างแพร่หลายในการวัดการใช้พลังงานไฟฟ้าสำหรับบ้านพักอาศัย สำนักงาน ร้านค้า ฯลฯ มิเตอร์รุ่นนี้นำเทคโนโลยีแผงวงจรรวม (IC) ที่มีการสูญเสียพลังงานต่ำเป็นพิเศษและเทคนิค SMT ขั้นสูงมาใช้ ซึ่งสามารถวัดการใช้พลังงานไฟฟ้า (Active energy) ในระบบไฟฟ้ากระแสสลับ (AC) เฟสเดียว แรงดัน 220-240V ได้อย่างแม่นยำ ตัวมิเตอร์สอดคล้องกับข้อกำหนดทางเทคนิคที่ระบุไว้ในมาตรฐานสากล IEC62052-11 และ IEC62053-21 อย่างครบถ้วน
ตัวมิเตอร์มีคุณสมบัติเด่นดังต่อไปนี้: รองรับช่วงการใช้กระแสไฟได้กว้าง, มีความแม่นยำสูง, มีความน่าเชื่อถือสูง, มีความไวในการวัดสูง, กราฟค่าความคลาดเคลื่อนคงที่, ขนาดกะทัดรัด, น้ำหนักเบา, กินไฟในตัวเองต่ำ, ทนต่อการใช้ไฟเกินพิกัด (Overload) ได้สูง, รูปลักษณ์สวยงาม, ติดตั้งสะดวก และอื่นๆ
| ข้อมูลจำเพาะ | รายละเอียด |
ระดับความแม่นยำ (Accuracy Class) | คลาส 1.0, คลาส 2.0 |
แรงดันไฟฟ้าอ้างอิง (Reference Voltage) | 220-240V |
กระแสไฟฟ้าพื้นฐาน (กระแสไฟฟ้าสูงสุด) (Base Current (Max Current)) | 5(20)A, 10(40)A, 5(60)A, 10(60)A, 20(80)A, 30(100)A |
| กระแสโหลด (Load Current) | ตัวประกอบกำลัง (Power factor COSΦ) | ช่วงความคลาดเคลื่อนพื้นฐาน (%)คลาส 1.0 | ช่วงความคลาดเคลื่อนพื้นฐาน (%)คลาส 2.0 |
| 0.05Ib ≤ I < 0.1Ib | 1 | ± 1.5 | ± 2.5 |
| 0.1Ib ≤ I < Imax | 1 | ± 1.0 | ± 20* |
| 0.1Ib ≤ I < 0.2Ib ** | 0.5L, 0.8C | ± 1.5 | ± 2.5 (0.8C ไม่บังคับ) |
| 0.2Ib ≤ I < Imax | 0.5L, 0.8C | ± 1.0 | ± 1.0 (0.8C ไม่บังคับ) |
การเริ่มทำงานและการเดินตัวเปล่า (Starting and Creeping)
การเริ่มทำงาน (Starting): เมื่อแรงดันไฟฟ้าอ้างอิง ความถี่อ้างอิง และตัวประกอบกำลัง (Power) มีค่าเท่ากับ 1 และมีกระแสโหลด (กระแสไฟที่ถูกดึงไปใช้งาน) อยู่ที่ 0.4% ของค่า Ib (สำหรับมิเตอร์คลาส 1.0) หรือ 0.5% ของค่า Ib (สำหรับมิเตอร์คลาส 2.0) มิเตอร์จะต้องเริ่มทำงานและวัดค่าอย่างต่อเนื่อง
การเดินตัวเปล่า (Creeping): เมื่อวงจรแรงดันไฟฟ้ามีค่าสูงถึง 115% ของแรงดันอ้างอิง แต่ ไม่มีกระแสไฟไหลผ่านวงจรกระแส (ไม่มีการใช้โหลด/ปิดเครื่องใช้ไฟฟ้าทั้งหมด) สัญญาณพัลส์ขาออก (ไฟ LED กะพริบ) ของมิเตอร์จะต้องทำงานไม่เกิน 1 พัลส์ (1 ครั้ง)
การใช้งาน (Usage)

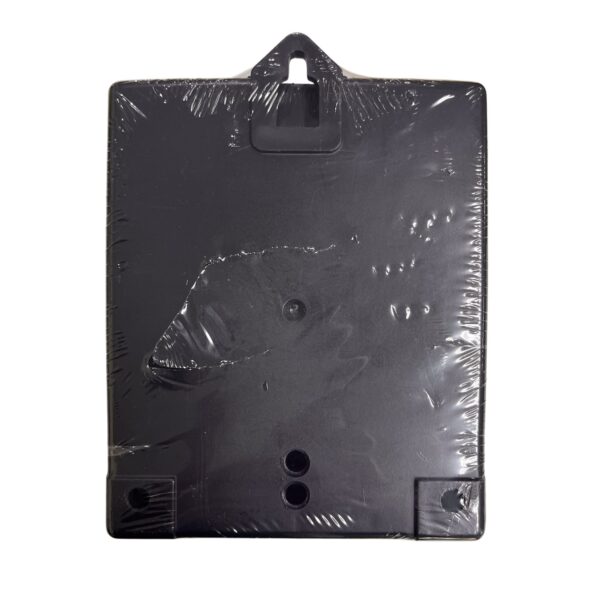

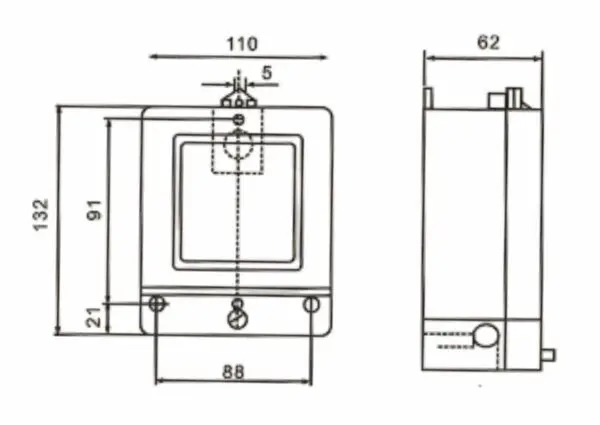

การติดตั้งและสภาพแวดล้อม: ควรติดตั้งมิเตอร์ไว้ในกล่องครอบมิเตอร์แบบในร่มหรือกลางแจ้ง โดยยึดฐานติดตั้งเข้ากับผนังที่มั่นคงแข็งแรงและทนไฟ ความสูงในการติดตั้งที่แนะนำคือ 1.8 เมตร สภาพอากาศรอบข้างต้องไม่มีก๊าซที่มีฤทธิ์กัดกร่อน อุณหภูมิแวดล้อมควรอยู่ระหว่าง -10°C ถึง +45°C และมีความชื้นสัมพัทธ์ <75%
การอ่านหน้าปัด: หน้าปัดสามารถแสดงค่าได้ตั้งแต่ 0 ถึง 99999.9 โดยประกอบด้วย ตัวเลขจำนวนเต็มสีดำ 5 หลัก และ ตัวเลขทศนิยมสีแดง 1 หลัก ตัวเลขที่แสดงบนหน้าปัดคือปริมาณการใช้พลังงานไฟฟ้าจริงที่ใช้ไป (หน่วยเป็นกิโลวัตต์-ชั่วโมง หรือ kWh)
ข้อควรระวังเรื่องความปลอดภัย: หากพบความผิดปกติใดๆ ในระหว่างการใช้งานมิเตอร์ ผู้ใช้ห้ามถอดแยกชิ้นส่วนหรือซ่อมแซมด้วยตนเองเด็ดขาด ต้องให้ช่างผู้ชำนาญการที่มีคุณสมบัติเหมาะสมเป็นผู้ดำเนินการเท่านั้น
การดูสถานะการทำงาน: มิเตอร์กำลังทำการวัดค่าไฟอยู่เมื่อเห็น ไฟ LED สีแดงกะพริบ แต่ในกรณีที่ไม่มีการดึงกระแสไฟไปใช้งานเลย (ปิดเครื่องใช้ไฟฟ้าทั้งหมด) ไฟ LED อาจจะสว่างค้างหรือดับลง ซึ่งถือเป็นสถานะปกติ
