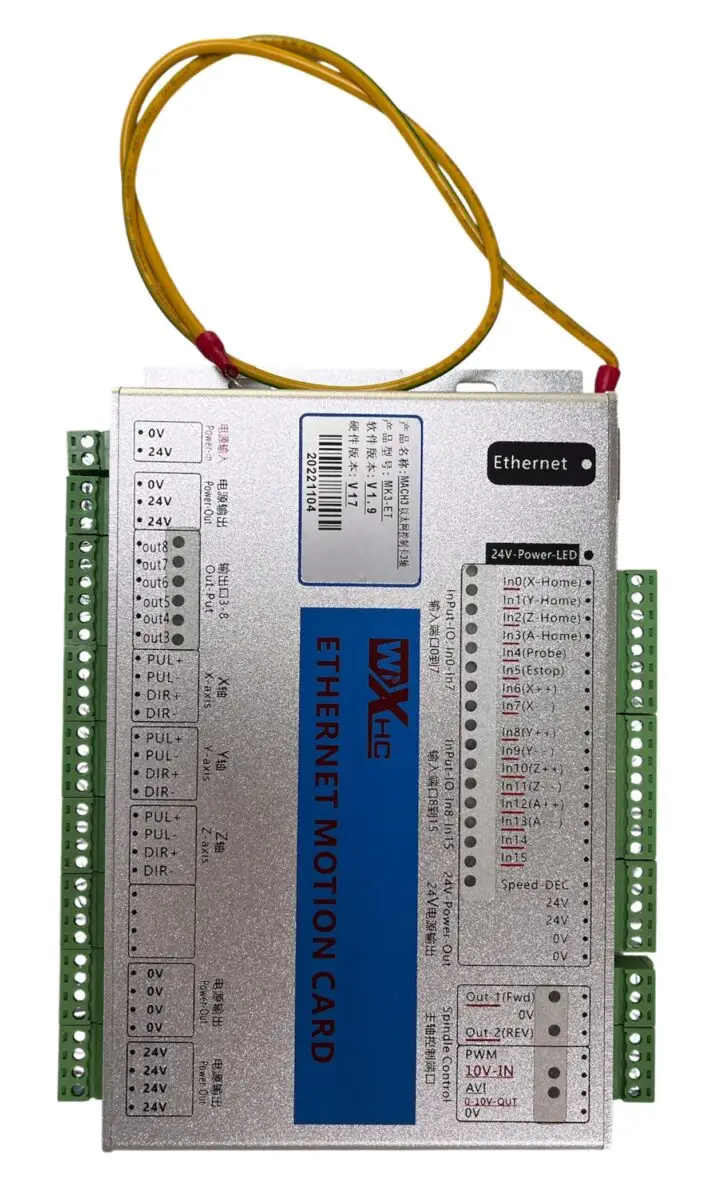

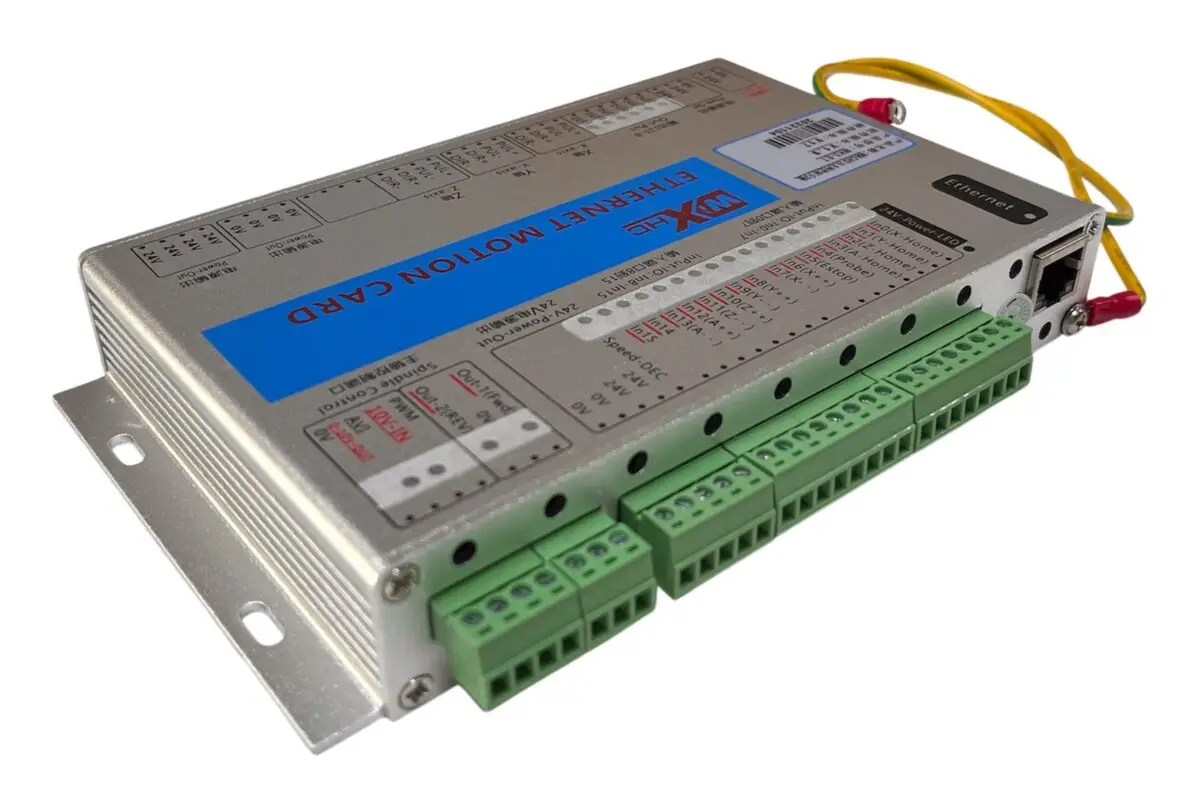

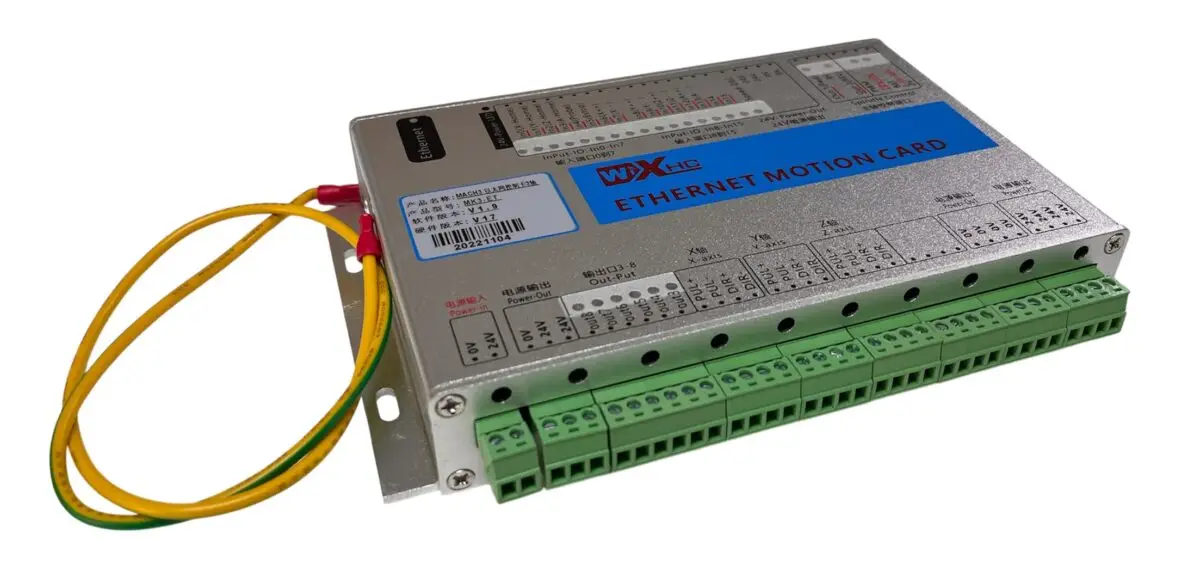

MK3-ET CNC Mach3 Ethernet Motion Card
฿7,000
*ราคาสินค้ายังไม่รวม VAT*
มีสินค้าอยู่ 1
Motion Card XHC MK3-ET Controller Breakout Board 2MHz Support Win7
MKX-ET

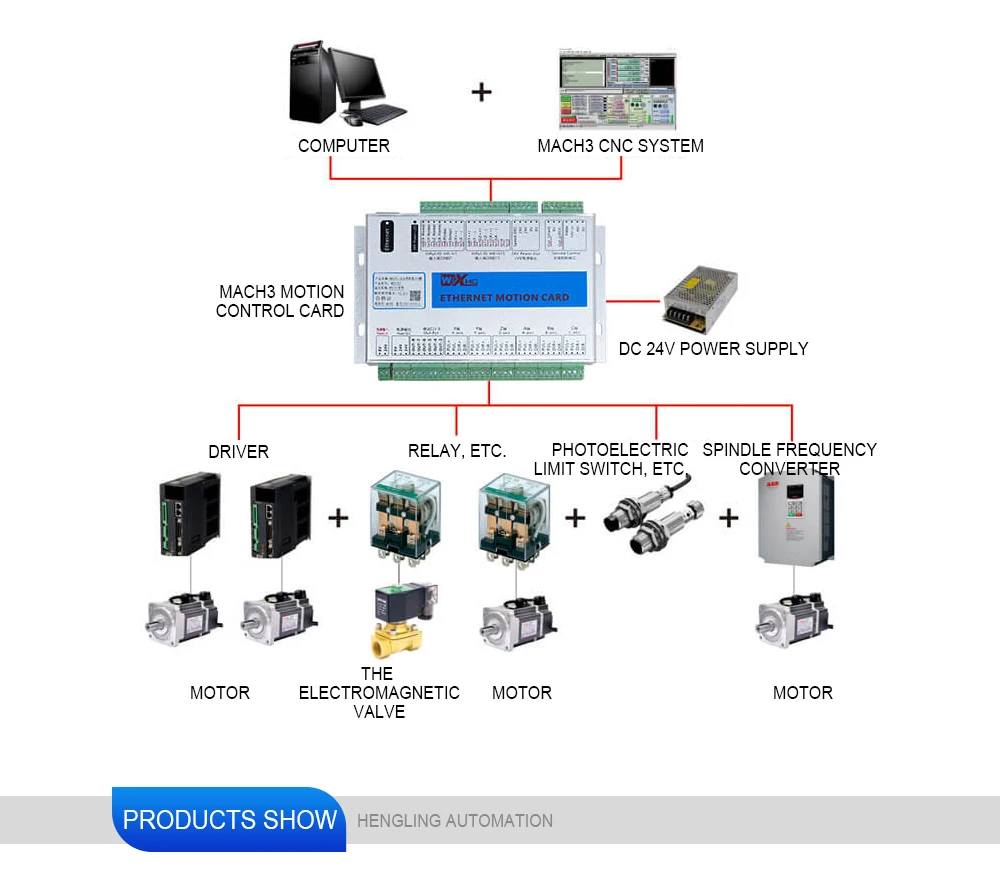

XHC MKX-ET เป็นบอร์ดเชื่อมต่อแบบอีเธอร์เน็ตที่ออกแบบมาเพื่อเชื่อมต่อกับเครื่อง CNC ผ่านซอฟต์แวร์ควบคุม Mach3 เหมาะสำหรับผู้ใช้ที่ต้องการการสื่อสารแบบเรียลไทม์ที่เสถียร การควบคุมการเคลื่อนที่ที่แม่นยำ และความเข้ากันได้กับมอเตอร์และรูปแบบเครื่องจักรที่หลากหลาย
คุณลักษณะทั่วไป
·รองรับ Mach3 ทุกเวอร์ชันอย่างสมบูรณ์ รองรับ Windows PC
·รองรับเฉพาะอินเทอร์เฟซอีเธอร์เน็ต ต้องตั้งค่าที่อยู่ IP
·รองรับการบันทึกข้อมูลเมื่อปิดเครื่อง
·รองรับการแสดงผลความเร็วแกนหมุนแบบเรียลไทม์
·รองรับสายอีเธอร์เน็ตยาว 10 เมตร
·รองรับสูงสุด 6 แกน
·ความถี่พัลส์สูงสุด 2000KHz อินพุตอเนกประสงค์ 16 ช่อง เอาต์พุต 8 ช่อง
·ฟังก์ชั่นแสดงผลความเร็วแบบเรียลไทม์ แสดงความเร็วแกนหมุนแบบเรียลไทม์
·การแยกพอร์ต IO ทั้งหมด ป้องกันการรบกวน ประสิทธิภาพการทำงานเสถียร
·รองรับมอเตอร์เซอร์โวและมอเตอร์สเต็ป
Model Number: MK3-ET
รองรับ Mach3 ทุกรุ่น รองรับ Windows อย่างสมบูรณ์ 7, 8, 10 (32-bits);
รองรับเฉพาะอินเตอร์เฟส Ethernet จำเป็นต้องตั้งค่าที่อยู่ IP (Please read page 20 on the instruction);
รองรับการบันทึกข้อมูลเมื่อปิดเครื่อง รองรับการทำงานต่อจากจุดพัก
Support spindle speed feedback
Supports spindle PWM speed control output
รองรับสายเคเบิลEthernet 10 เมตร
ไม่จำเป็นต้องติดตั้งไดรเวอร์, มันใช้ระบบปลั๊กแอนด์เพลย์
Supports 3axis
ความถี่พัลส์สูงสุดคือ 2000KHz, inputวัตถุประสงค์ทั่วไป 16 , output 8 เอาต์พุต
Support differential signal output
ฟังก์ชั่นป้อนกลับความเร็ว, Spindle speed display in real time all IO-port isolation, interference, stable performance;
Support controlling servo motor and step motor
Product Size：1 8 4 x127x3 0mm
1.ติดตั้งโปรแกรม March3
2.ใส่ Plugin (NcEther.dll) ของบอร์ด MK4-ET เข้าไปใน โฟร์เดอร์ Plugin ของ March3
3.ใส่ค่า IP Address ของ Port LAN ที่ใช้ต่อสาย Internet Protocol Version 4(TCP/IPv4)
192.168.1.100
255.255.255.0
4.เปิดโปรแกรม March3 เลือก NcEther-XHC-Motion-Card
-ตั้งค่า Stepper ใน Config >Motor Tunning
5.ทดสอบการวิ่งของมอเตอร์

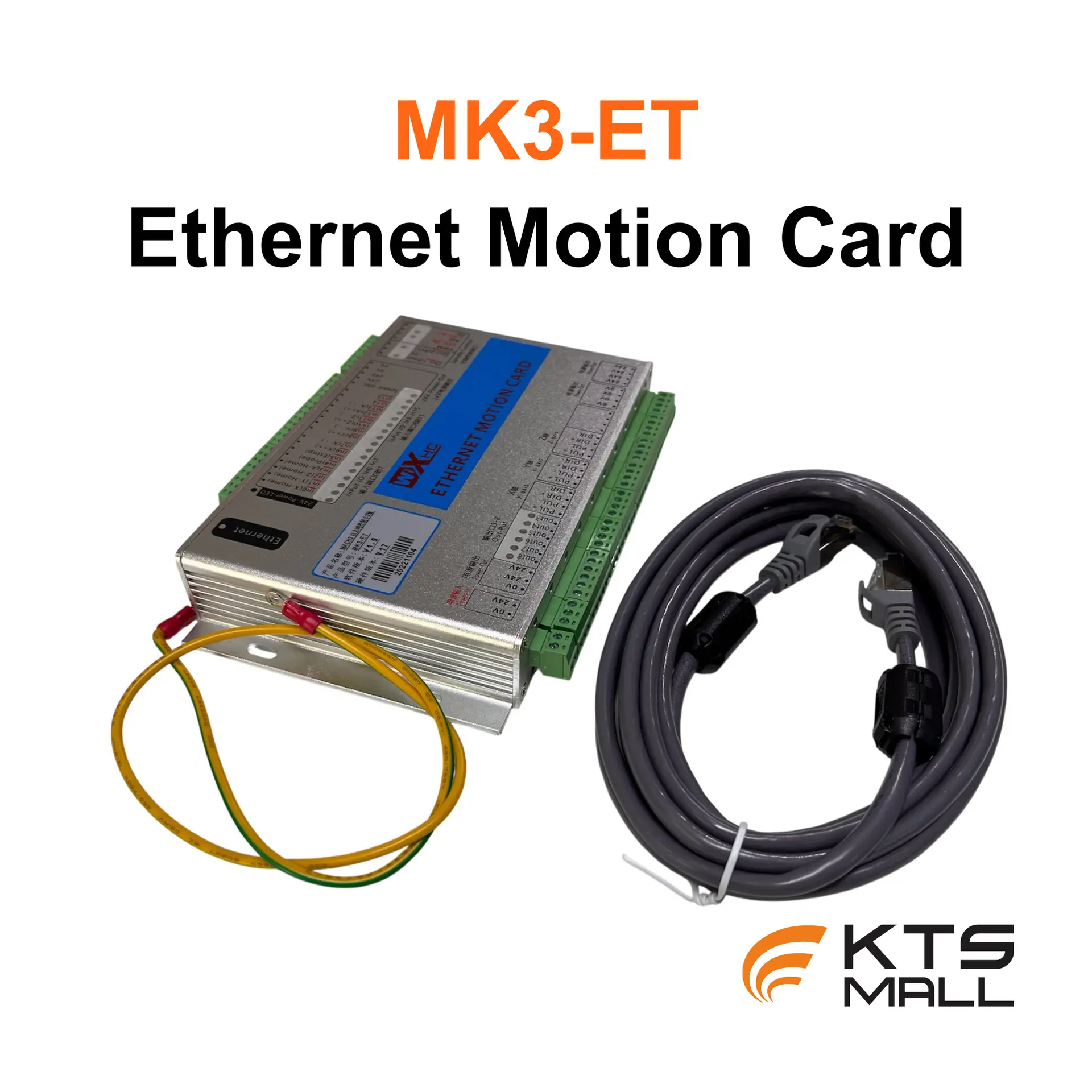

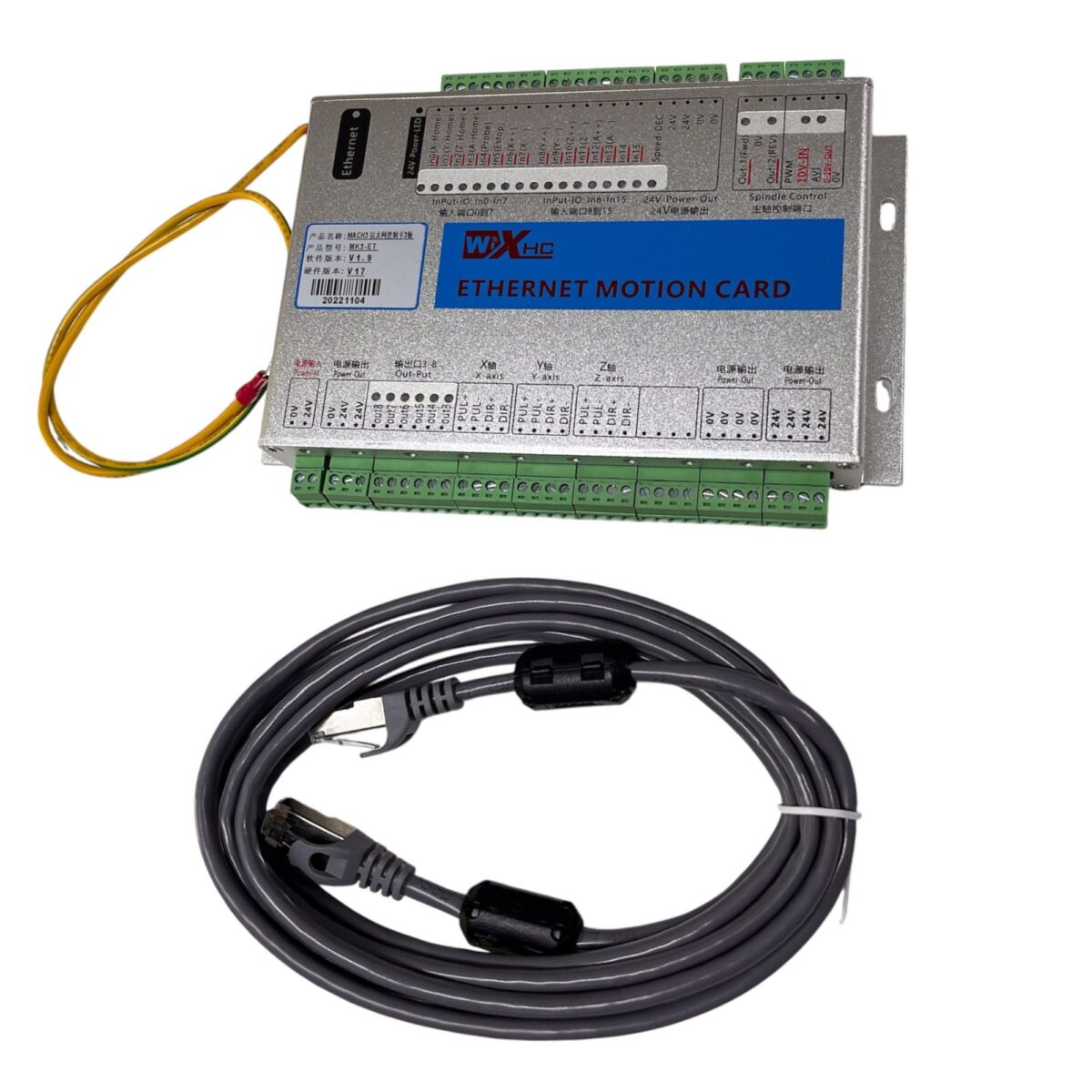

1 x MK3-ET CNC Mach3 Ethernet Motion Card
