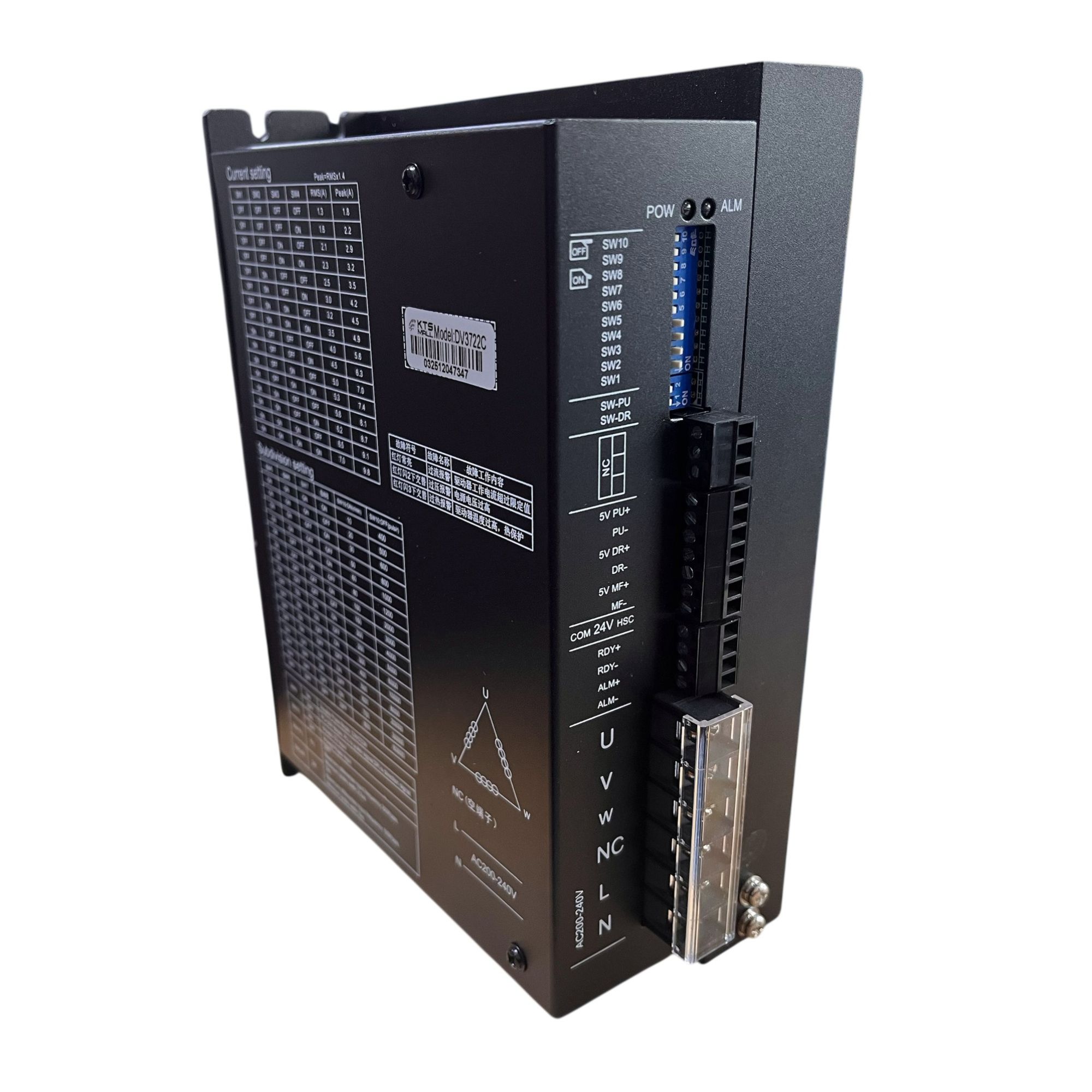

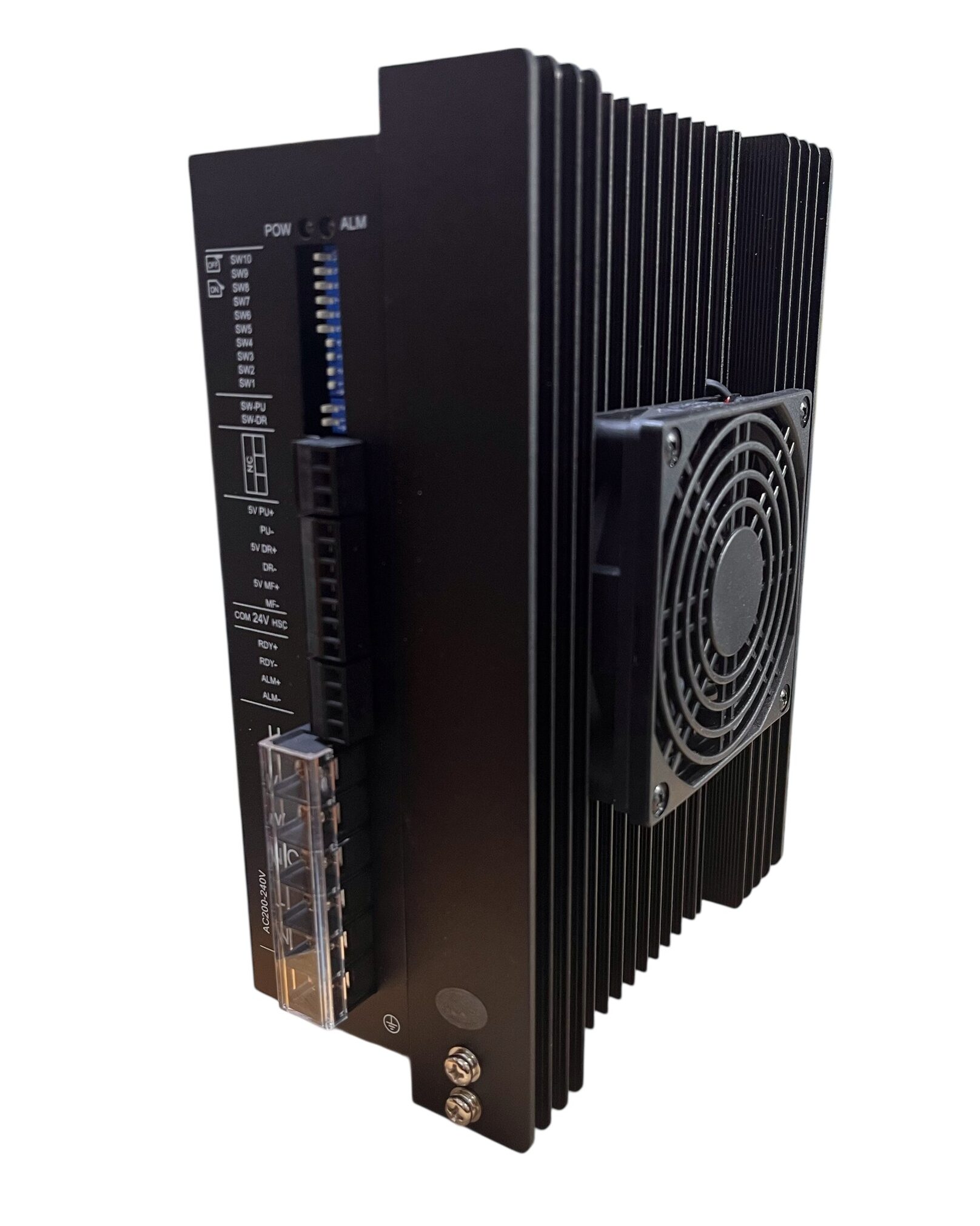

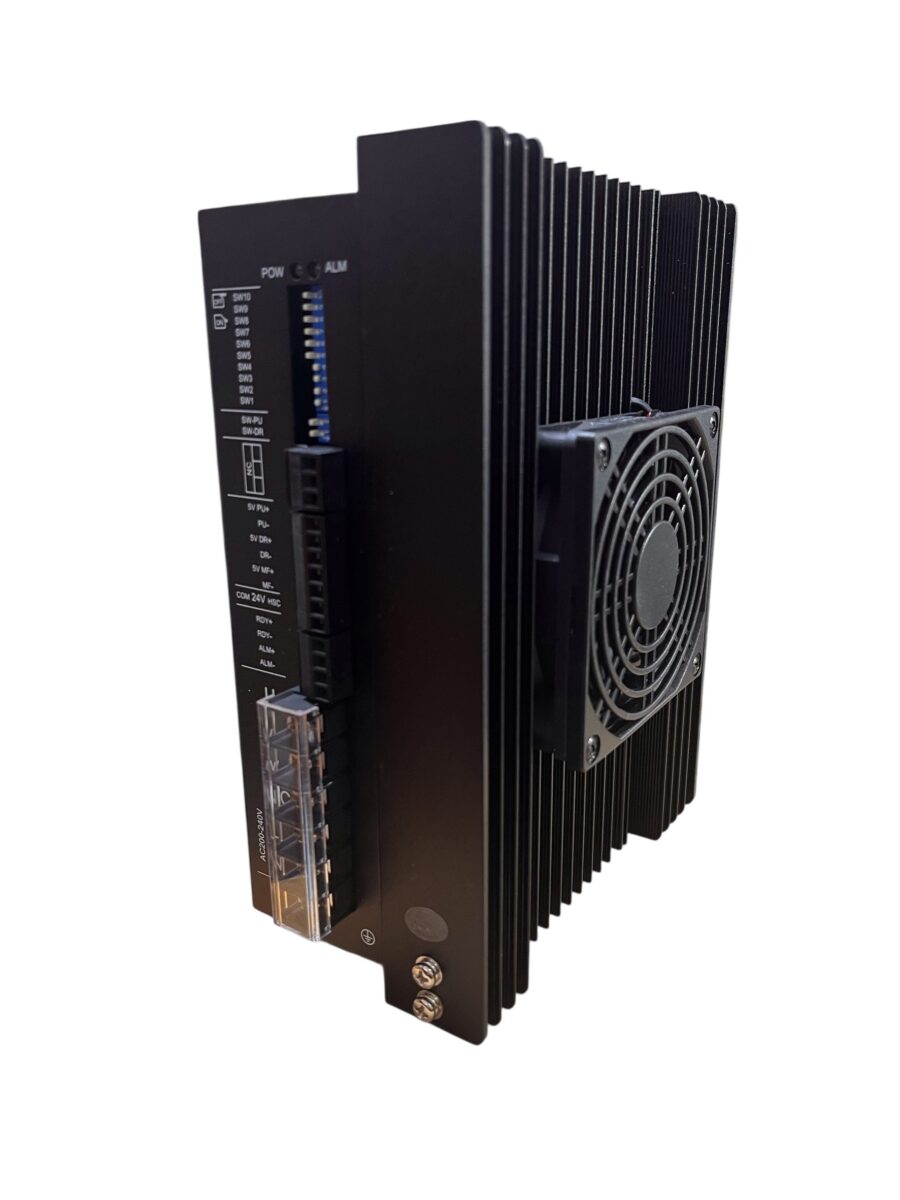

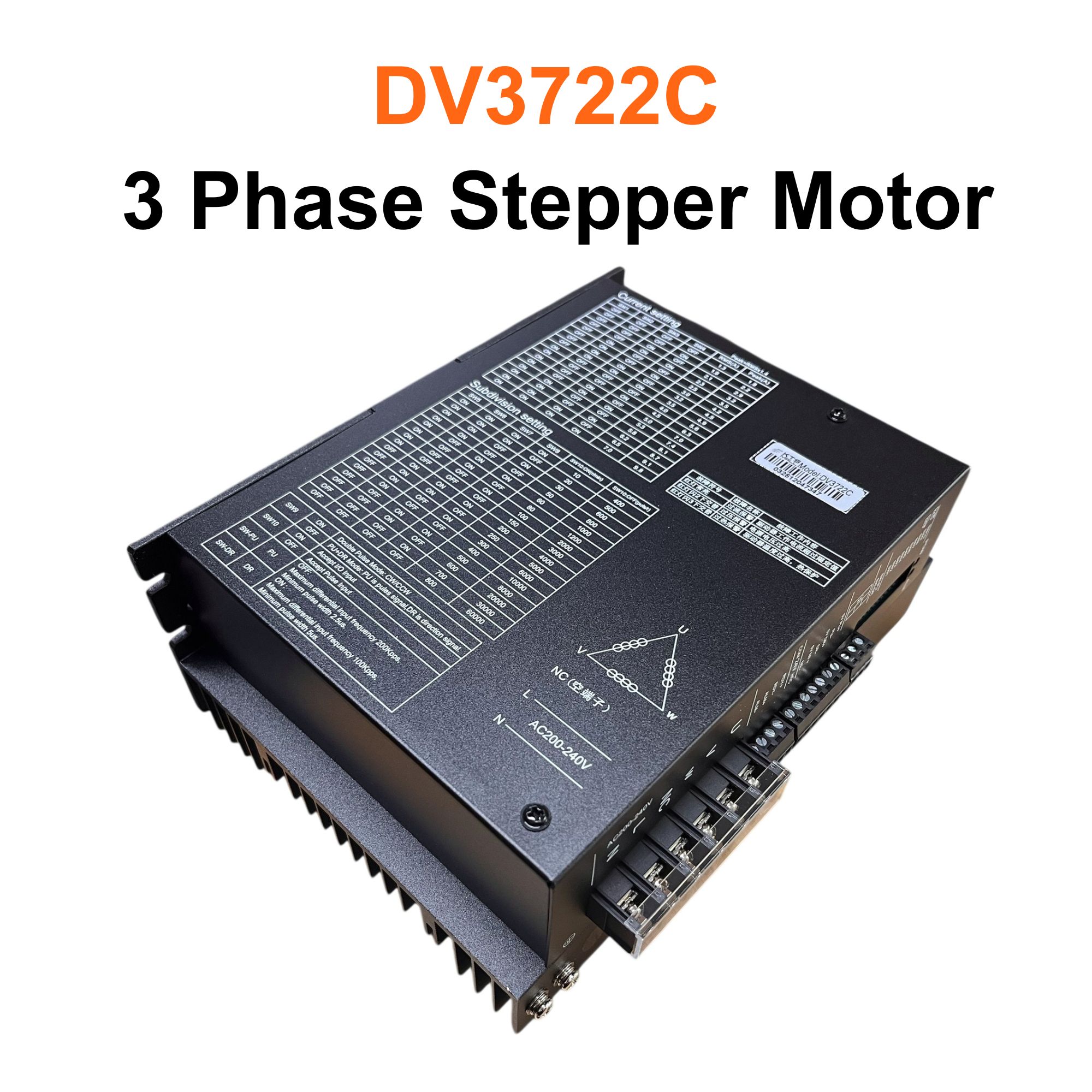

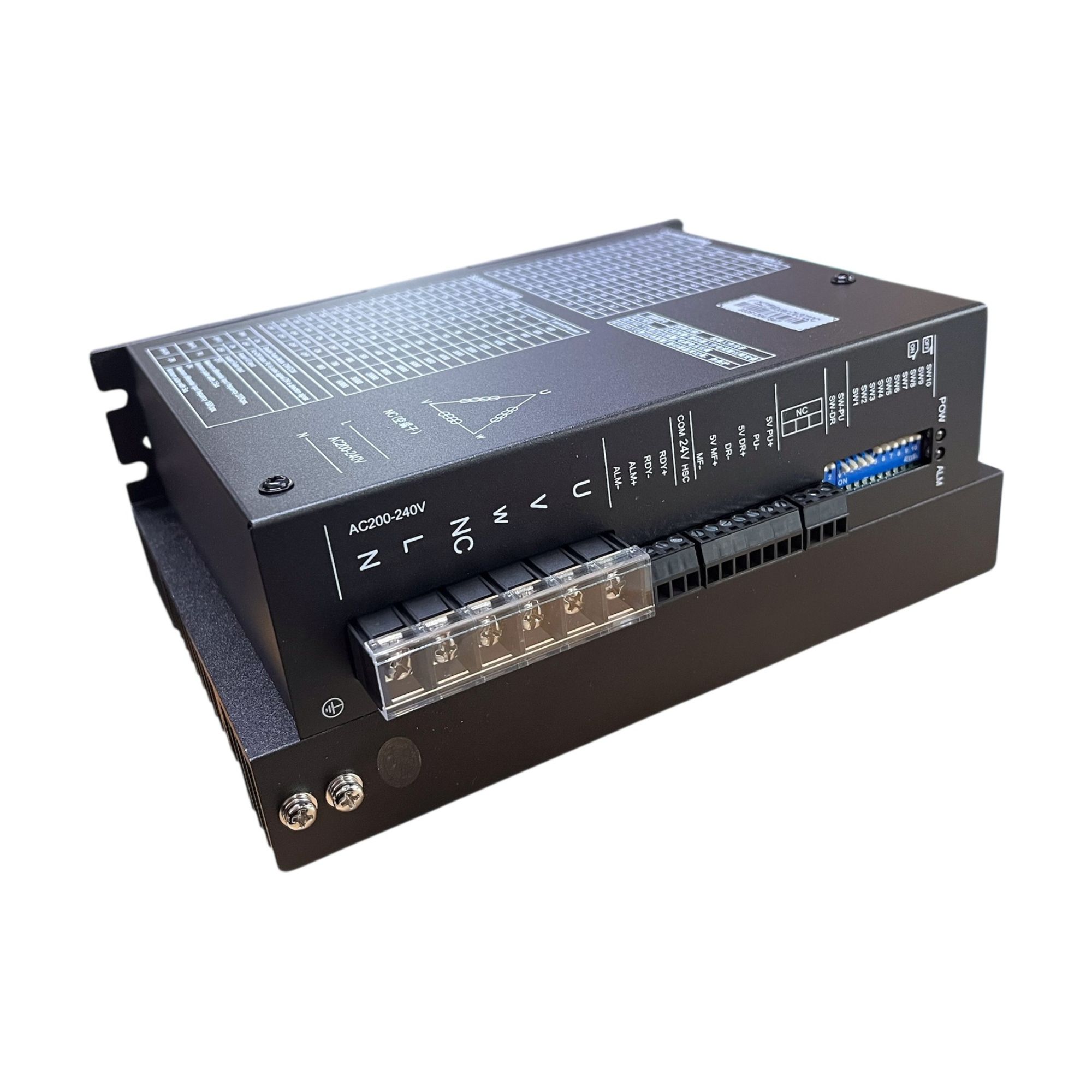

DV3722C Driver 3Phase Stepper Motor Driver 7.0A.

DV3722C — ตัวขับมอเตอร์แบบสเต็ปเปอร์ดิจิทัล (Digital Stepper Driver)

DV3722C เป็น ตัวขับมอเตอร์สเต็ปเปอร์ดิจิทัลรุ่นใหม่ ที่ออกแบบตามความต้องการของตลาดและแนวโน้มการพัฒนา โดยมีคุณสมบัติเด่นดังนี้ :

คุณสมบัติหลัก

• ใช้ชิปควบคุมมอเตอร์แบบเฉพาะทาง 32-บิต ทำให้การหมุนของมอเตอร์ราบรื่นและมีโอกาสหลุดขั้นตอนน้อยลง

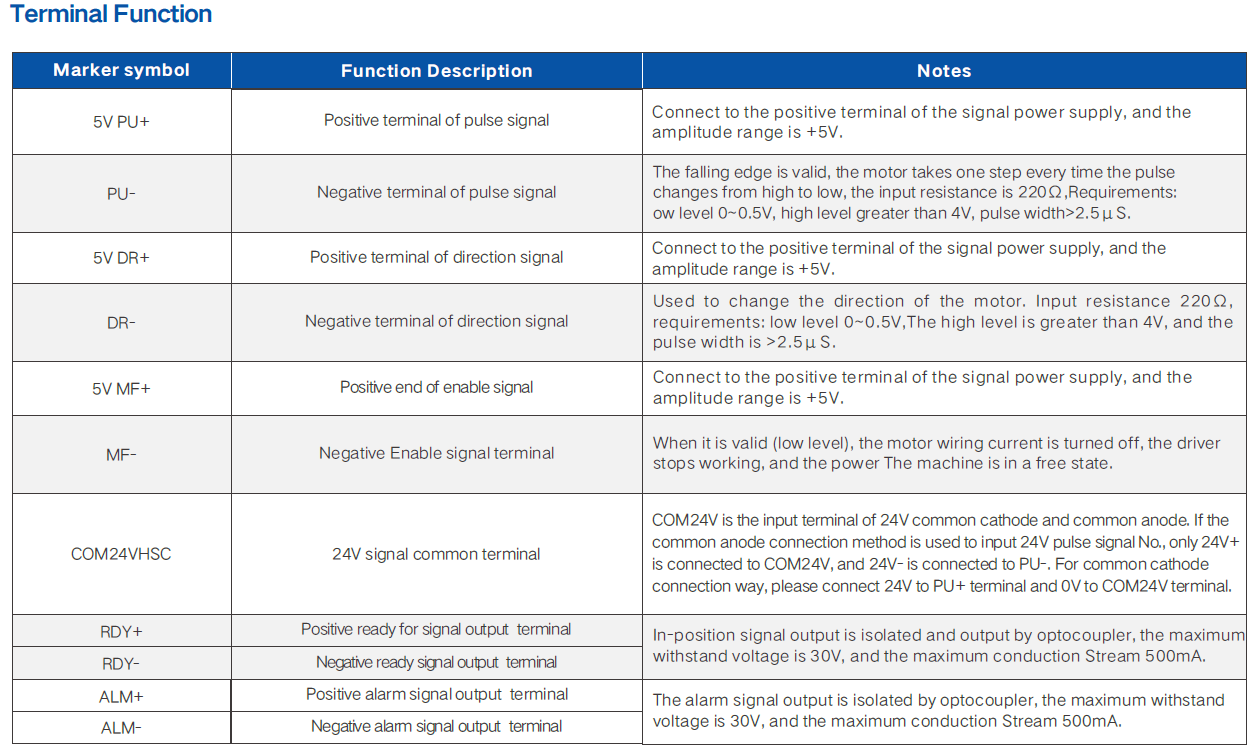

• รับสัญญาณอินพุตพัลส์, ไดเร็กชัน และ Enable Input สำหรับควบคุมได้อย่างแม่นยำ

• ลดการเกิดความร้อนและการสั่นของมอเตอร์ ช่วยให้การทำงานมีความแม่นยำและเร็วขึ้น

• แรงดันทำงาน: AC 200V ~ AC 240V

• เหมาะสำหรับมอเตอร์สเต็ปเปอร์แบบ 3 เฟสที่มีกระแสไม่เกิน 7.0 A

พารามิเตอร์เทคนิคเด่น

✔ มีระบบแบ่งพัลส์ (subdivision) ได้ 16 ระดับ และความละเอียดสูงสุด 60,000 ขั้น/รอบ
✔ ความถี่ตอบสนองสูงสุดถึง 200 Kpps (พันพัลส์/วินาที)
✔ มีฟังก์ชัน “memory phase” เพื่อจำตำแหน่งเฟสของมอเตอร์เมื่อพัลส์หยุดเกินเวลา
✔ อินพุตสัญญาณแบบแยกออปโตอิเล็กทรอนิกส์ (isolated input) เพื่อลดสัญญาณรบกวน
✔ ป้องกันไฟเกิน, กระแสเกิน และความร้อนสูงเกินได้

ขนาดและลักษณะ

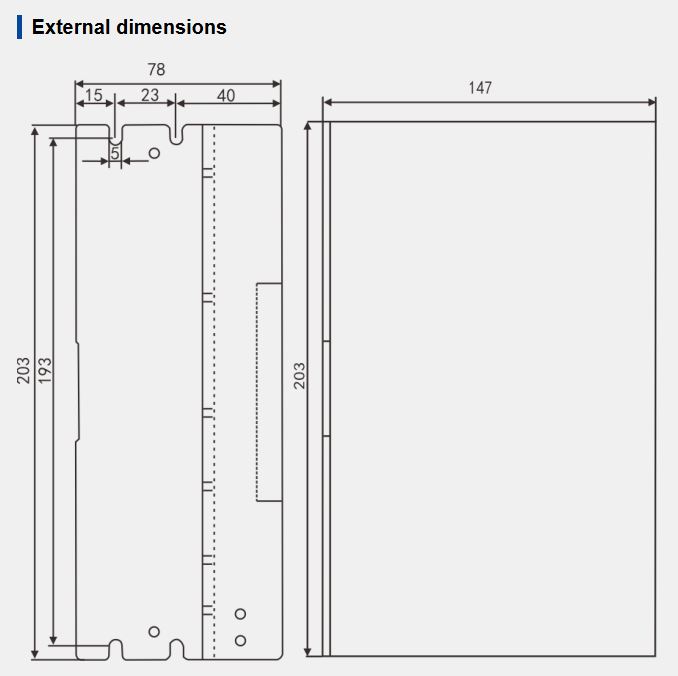

• ขนาดตัวไดรเวอร์: 203 × 78 × 147 มม.

• น้ำหนักสุทธิ: 1.4 กก.

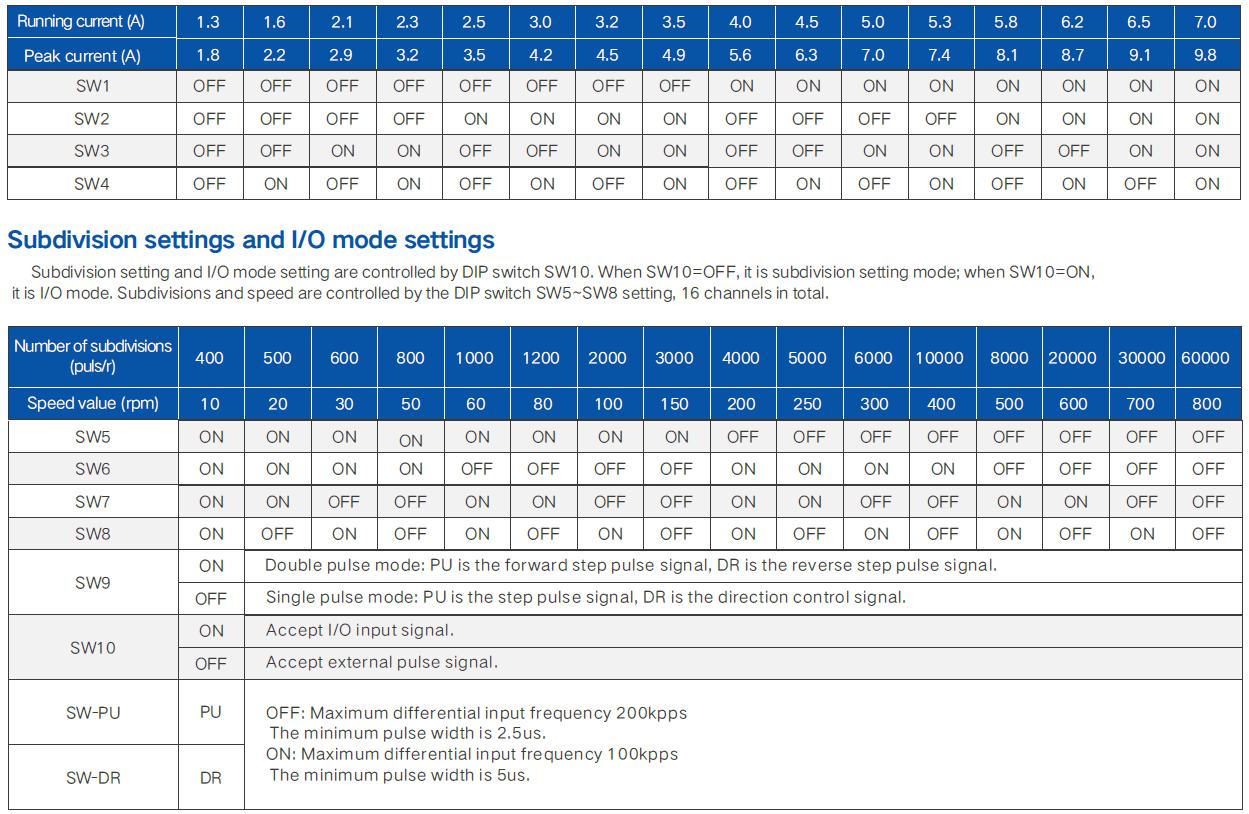

การตั้งค่า

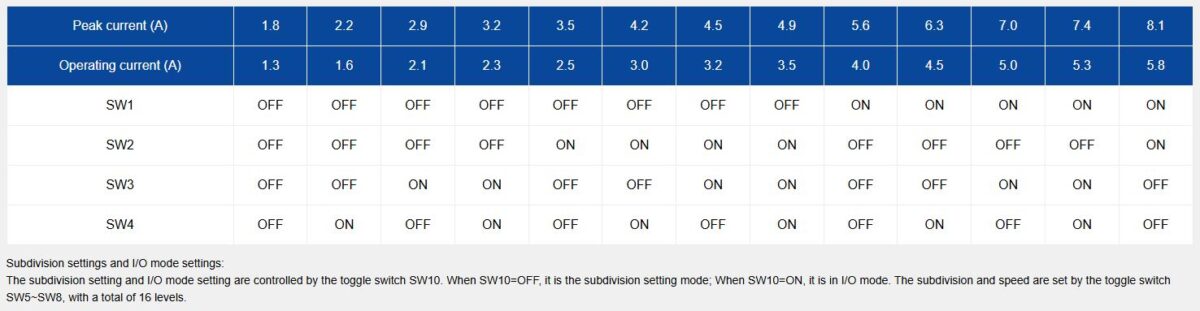

• การตั้งค่ากระแสขับจะตั้งผ่าน สวิตช์ DIP SW1–SW4

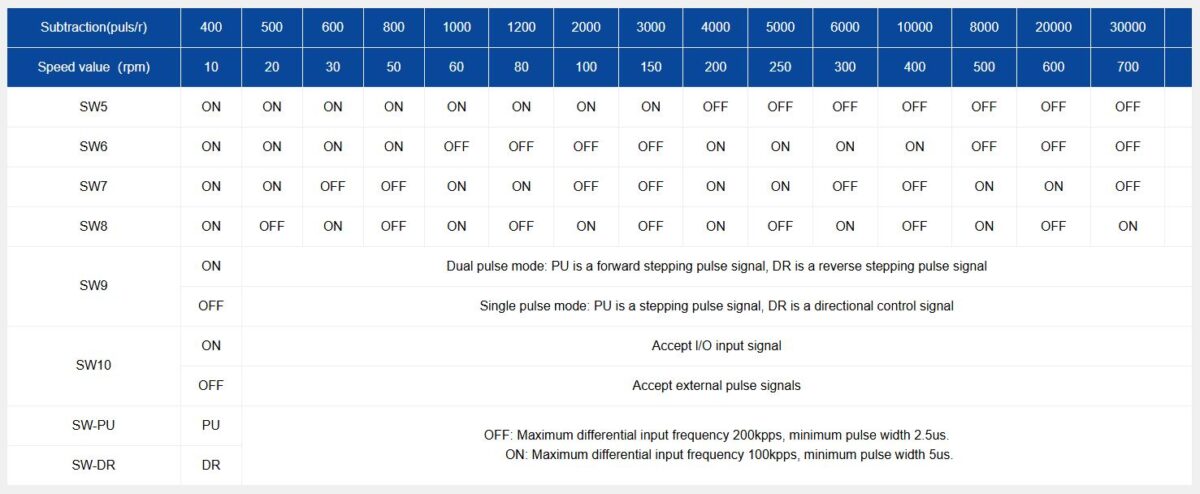

• การตั้งค่าระดับ subdivision และโหมด I/O จะตั้งผ่าน SW5–SW10

ข้อควรระวัง

1. อย่าให้แรงดันอินพุตเกิน AC 220 V

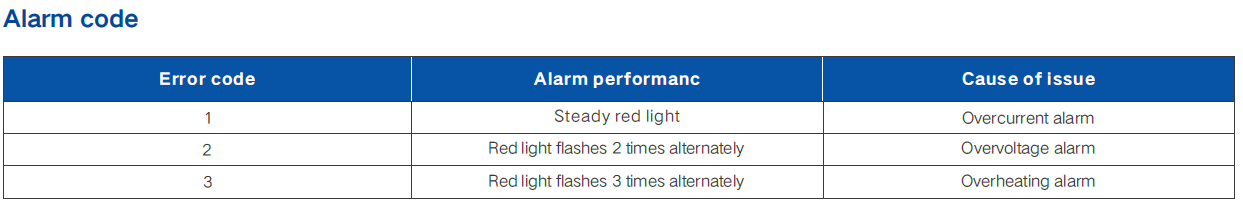

2. ถ้าอุณหภูมิตัวขับเกิน ~80 °C ตัวขับจะหยุดทำงานและไฟเตือนจะติด จนกว่าอุณหภูมิจะลดลงก่อนจะเริ่มทำงานใหม่อีกครั้ง

สเต็ปเปอร์มอเตอร์ 3 เฟส DV3722B 1.5  AC170-220V 7.0A 300 Microsteps

รายการเฉพาะ

ประเภทมอเตอร์:            Stepper ขับมอเตอร์
หมายเลขรุ่น:                 DV3722C
สี:                                 สีดำ
รูปร่าง:                          สี่เหลี่ยมผืนผ้า
สภาพ:                          ใหม่
เวลารับประกัน:              หนึ่งปี
แอพลิเคชัน:                  อุปกรณ์เครื่องกลและระบบอัตโนมัติ
สถานที่กำเนิด:              ประเทศจีน (แผ่นดินใหญ่)
Microstep:                   300
กระแสไฟ:                     7.0A
แรงดันไฟฟ้า:                AC200-240V

• ประสิทธิภาพสูง ราคาย่อมเยา

• รองรับ 16 ระดับไมโครสเต็ป พร้อมแรงบิดคงที่ และมุมการหมุนคงที่

• ความละเอียดสูงสุด 60,000 พัลส์ต่อรอบ (Pulse/Revolution)

• ความถี่ตอบสนองสูงสุด 200 Kpps

• เมื่อสัญญาณพัลส์หยุดเกิน 1.5 วินาที กระแสเฟสจะลดลงโดยอัตโนมัติ เหลือครึ่งหนึ่งของค่าที่ตั้งไว้ล่วงหน้า เพื่อประหยัดพลังงานและลดความร้อน

• สัญญาณ อินพุต/เอาต์พุตแยกอิสระ (Isolated I/O)

• กระแสขับปรับได้ตั้งแต่ 1.3A ถึง 7.0A ต่อเฟส (รวม 16 ระดับการตั้งค่า)

• ใช้ไฟ AC เดี่ยว ช่วงแรงดัน 170–220V

• รองรับการใช้งานร่วมกับ สเต็ปเปอร์มอเตอร์ไฮบริดแบบ 3 เฟส ที่มีกระแสไม่เกิน 7A

• เหมาะสำหรับมอเตอร์ที่มีขนาดหน้าแปลนตั้งแต่ 86 มม. ถึง 130 มม.

• มีฟังก์ชัน Phase Memory (หน่วยความจำเฟส)

  – เมื่อไม่มีสัญญาณอินพุตเกิน 3 วินาที ไดรฟ์จะบันทึกเฟสมอเตอร์โดยอัตโนมัติ
  เมื่อมีการเปิดไฟใหม่ (Re-power) หรือสัญญาณ MF เปลี่ยนจากระดับต่ำเป็นระดับสูง ระบบจะสามารถ คืนค่าเฟสโดยอัตโนมัติ
