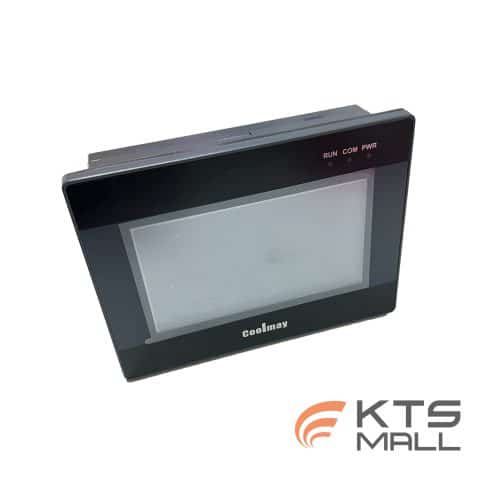

5 inch QM3G-43FH-24MT-2AD2DA HMI PLC All-in-One

QM3G-43FH-24MT-2AD2DA-1K1V-1V1A4-485P-24VINPUT

฿7,500

150x50px visa accept

Description

QM3G-43FH-All-in-One-PLC







HMI PLC All-in-One

5 inch QM3G-43FH-24MT-2AD2DA-1K1V-1V1A4-485P-24V.INPUT
Model: QM3G-43FH-24MT-2AD2DA-1K1V-1V1A4-485P-24V.INPUT
2analog input 0-10V, Thermocouple K.
2analog output 0-10V, 4-20mA.

ผู้เชี่ยวชาญด้านระบบอัตโนมัติ
ขอขอบคุณที่ซื้อผลิตภัณฑ์ Coolmay MX2N HMI PLC All-in-One คู่มือนี้อธิบายถึงไฟล์
คุณสมบัติของผลิตภัณฑ์ข้อมูลจำเพาะและวิธีการเดินสาย การเขียนโปรแกรม PLC โดยละเอียดโปรดดูที่ “คู่มือการเขียนโปรแกรม Coolmay MX2N HMI PLC All-in-One”
ส่วน HMI โดยละเอียดโปรดดู “คู่มือการเขียนโปรแกรม Coolmay HMI”

MX2N-43HB PLC HMI All in one main advantage
-MX2N series HMI PLC เป็นหนึ่งในตัวเลือกแรกสำหรับการควบคุมอัตโนมัติ
อุปกรณ์ขนาดเล็กและขนาดกลางที่มีฟังก์ชั่นที่สมบูรณ์ประสิทธิภาพที่มั่นคง การบำรุงรักษาที่สะดวกปลอดภัยและเชื่อถือได้.
-สามารถใช้ซอฟต์แวร์ GX Developer 8.52E และ GX Works2 ได้
โปรแกรมอ่าน,ดาวน์โหลด,ตรวจสอบวินิจฉัยตรวจสอบและลำดับกระบวนการ.
-สามารถปรับแต่ง 8 ช่องทาง AD และ 2 ช่องทาง DA ในความแม่นยำ 12 บิตใช้ RD3A
เพื่ออ่านข้อมูลAD และ WRA3 ไปยังข้อมูล DA ออก (สามารถตั้งค่าช่วงขีด จำกัด บนและล่าง)
-สนับสนุนตัวเลือกหนึ่ง RS485 หรือพอร์ต COM RS232 สนับสนุนพอร์ตโปรแกรม
โปรโตคอล และ โปรโตคอล master-slave ของ MODBUS RTU. มันสามารถเปลี่ยนได้ในโปรแกรม
ผ่าน D8120 รองรับการสื่อสารผ่านเครือข่าย RS485 และอินเวอร์เตอร์ ฯลฯ.
-รองรับฟังก์ชั่น RTC เมื่อรหัสผ่านคือ 12345678 ซอฟต์แวร์การเขียนโปรแกรม
ไม่สามารถแก้ไขข้อมูลนาฬิกาได้
-อินพุตเคาน์เตอร์ความเร็วสูงแบบ 6 ช่อง การนับเฟสเดียว (X0-X5)
หรือ 2 ช่อง นับเฟส AB (X0-X1 / X3-X4) 10KHz มันสามารถปรับแต่งได้ 6
แชนเนลเฟสเดียวที่มากที่สุด (4 ช่อง 60KHz, 2 ช่อง 60KHz).
-ชีพจรเอาท์พุทความเร็วสูง( pulse output)แบบเดิม 4 ช่อง 20KHz Y0 / Y1 / Y2 / Y3 ก็สามารถ
ปรับแต่ง 4 ช่องสัญญาณ Y0 / Y1 200KHz, Y2 / Y3 100KHz.
-รองรับฟังก์ชั่น Watchdogs กับ Mitsubishi FX2N.
-รองรับฟังก์ชั่นอินเตอร์รัปต์ภายนอกที่รองรับพัลส์เดิม ฟังก์ชั่นการจับภาพรองรับ 6 ช่องทาง X0-X5.
-สนับสนุนรหัสผ่านซุปเปอร์: เมื่อรหัสผ่านคือ 12345678 โปรแกรมไม่สามารถอ่านได้
ยกเว้นข้อมูลองค์ประกอบนุ่ม เมื่อเปลี่ยนรหัสผ่านโปรแกรมจะเป็น
การทำความสะอาด นอกจากนี้คุณยังสามารถเปิดโปรแกรม PLC เพื่อปิดใช้งานโหมดอ่านขณะตั้งค่า
ซอฟต์แวร์ (เมื่อเปิดแล้วไม่ว่ารหัสผ่านจะเป็นอะไรโปรแกรมจะไม่สามารถอ่านได้).
-สนับสนุนการป้องกันข้อมูลการปิดเครื่อง (การปิดเครื่องทั้งหมดจะถูกเก็บไว้ใน FLASH ซึ่งเป็นข้อมูล
จะถูกตรวจสอบเมื่อเปิดเครื่อง)
-ตรวจสอบโปรแกรมแลดเดอร์ที่ดาวน์โหลด
-เมื่อโปรแกรมทำงานใน PLC มันจะตรวจสอบคำแนะนำโปรแกรมและ
ช่วงส่วนประกอบปัญหาที่เกี่ยวข้องจะถูกรายงานเมื่อตรวจพบ.
-Run ไฟกระพริบเมื่อสวิทช์เปลี่ยนเป็น “RUN” ไฟ run จะดับเมื่อปิดสวิทช์ “STOP”.
-ระหว่างการวิ่ง หากตรวจสอบความผิดปกติเล็กน้อยไฟ ERROR จะกระพริบ หากเป็นความผิดร้ายแรง ERR
ไฟสว่างอยู่เสมอ.
-สนับสนุนโหมดการสแกนคงที่: D8039-เวลาสแกนคงที่, M8039-การสแกนคงที่
โหมด.
-MX2N-70HB รองรับพอร์ต CAN สำหรับฟังก์ชั่นการสื่อสารผ่านเครือข่าย สนับสนุน
มากที่สุด 32 Slave ส่วนใหญ่, master-slaves สามารถแบ่งปันการลงทะเบียนได้ 32 registers ส่วนใหญ่, เป็นการสื่อสาร baud
the rate สามารถกำหนดอัตราได้.
-ฟังก์ชั่นเอาต์พุตพัลส์ความเร็วสูงตัวเลือก PWM รองรับความถี่สูงสุด
900KHz, อัตราการปฏิบัติหน้าที่คือ -100%.
-สนับสนุนฟังก์ชั่นการวัดอุณหภูมิเทอร์โมคัปเปิ้ล: ชุมทางเย็นอัตโนมัติ
การชดเชยสามารถเชื่อมต่อกับเทอร์โมคัปเปิล K / E / J ได้มากที่สุด 2 ช่องสามารถวัดได้
อุณหภูมิติดลบ.
-ฟังก์ชั่นการสนับสนุนของขีด จำกัด ของโปรแกรม: สามารถเลือกขีด จำกัด วันที่ของนาฬิกาเพิ่มพลัง
จำกัด เวลาสะสม
-รองรับฟังก์ชั่นของเทอร์มิสเตอร์ NTC ในการวัดอุณหภูมิรองรับ NTC ของ
10K, 50K, B มูลค่า 3950.

Electric parameter
Input voltage: DC24V

Digital input indexes
Isolation mode: Photo Coupling
Input impedance: High-speed input 3.3KΩ, Common input 4.3Ω
Input ON: High-speed input current 4.5mA.Ordinary input 3.5mA
Input OFF: input <1.5mA
Filter function: filter can be set from 0-100ms,default as 10ms
High-speed counting: Usually 6 channels of single-phase (X0-X5)10KHZ or
2 channels of AB phase (X0-X1/X3-X4)10KHz,and
can be customized as 6 channels of single-phase counting
(4 chanels of 60KHz and 2 channels of 10KHz) or
2 channels of AB Phase 60KHz.
ดัชนีอินพุตดิจิทัล
โหมดการแยก: Photo Coupling
ความต้านทานอินพุต: อินพุตความเร็วสูง3.3KΩ, อินพุตทั่วไป4.3Ω
อินพุตเปิด: อินพุตความเร็วสูง 4.5mA ปัจจุบันอินพุตปกติ 3.5mA
อินพุตปิด: อินพุต <1.5mA
ฟังก์ชั่นตัวกรอง: ตัวกรองสามารถตั้งค่าได้ตั้งแต่ 0-100ms ค่าเริ่มต้นคือ 10ms
การนับความเร็วสูง: โดยปกติ 6 ช่องสัญญาณเฟสเดียว (X0-X5) 10KHZ หรือ
2 ช่องของเฟส AB (X0-X1 / X3-X4) 10KHz และ
สามารถปรับแต่งเป็น 6 ช่องสำหรับการนับเฟสเดียว
(4 ช่อง 60KHz และ 2 ช่อง 10KHz) หรือ
2 ช่อง AB เฟส 60KHz.

Digital Output Index (Transistor)
Maximum current: MOS:2A/Transistor:500mA.
Loom voltage: DC24V-48V
Circuit insulation: Optocoupler insulation
Isolation voltage (power terminal): 1500VAC
Response time: High-speed output: 10μs and more 0.5ms.
High speed output frequency: Usually Y0-Y3 is 20KHz.Can customized as 4 channels:Y0/Y1 200KHz,Y2/Y3 100KHz
Output level: COM port connect negative terminal
ดัชนีเอาต์พุตดิจิตอล (ทรานซิสเตอร์)
กระแสสูงสุด: MOS: 2A / ทรานซิสเตอร์: 500mA.
แรงดันไฟฟ้า: DC24V-48V
ฉนวนวงจร: ฉนวนออปโตคัปเปลอร์
แรงดันไฟฟ้าแยก (ขั้วไฟฟ้า): 1500VAC
เวลาตอบสนอง: เอาต์พุตความเร็วสูง: 10μsและอื่น ๆ 0.5ms
ความถี่เอาต์พุตความเร็วสูง: โดยปกติ Y0-Y3 คือ 20KHz สามารถปรับแต่งเป็น 4 ช่องสัญญาณ: Y0 / Y1 200KHz, Y2 / Y3 100KHz
ระดับเอาต์พุต: พอร์ต COM เชื่อมต่อขั้วลบ

Analog input indexes (AD)
1.Input signal: 0-10V
2.Thermocouple K
ดัชนีอินพุตแบบอนาล็อก (AD)
ความแม่นยำ: 12 บิต

Analog output indexes (DA)
1.Output signal: 0-10V (Can be customizations 0-5V/0-10V/0-20mA/Other)
2.Output signal: 4-20mA
ดัชนีเอาต์พุตแบบอะนาล็อก (DA)
ความแม่นยำ: 12 บิต

External Interface
Programming port: HMI default 1 mini USB programming port and
PLC default 1 RS232 Programming port
Software: Compatible with MITSUBISHI GX8.52 and WORKS2

Environment
Operating temperature: 0°C~50°C
Relative humidity: 5%~95%RH
Storage temperature: -20°C~70°C
Vibrational frequency: 10-57Hz, amplitude 0.035mm, 57Hz-150Hz, 4.9m/s²
(10 times each on X, Y, Z, total 80 minutes each)
สิ่งแวดล้อม
อุณหภูมิในการทำงาน: 0 ° C ~ 50 ° C
ความชื้นสัมพัทธ์: 5% ~ 95% RH
อุณหภูมิในการจัดเก็บ: -20 ° C ~ 70 ° C
ความถี่ในการสั่นสะเทือน: 10-57Hz, แอมพลิจูด 0.035 มม., 57Hz-150Hz, 4.9m / s²
(10 ครั้งในแต่ละ X, Y, Z รวม 80 นาทีต่อครั้ง)

PACKING:
1pcs  x  5 inch QM3G-43FH-24MT-2AD2DA HMI PLC All-in-One
Waight:  0.40Kg
Packing size:  14cm x 19cm x 6cm

Additional information

Weight 0.6 kg
Dimensions 20 × 15 × 10 cm
