0-10V.โมดูลกำเนิดสัญญาณคลื่นสี่เหลี่ยมความถี่พัลส์

โมดูลกำเนิดสัญญาณคลื่นสี่เหลี่ยมความถี่พัลส์รอบการทำงานที่มี 2 โหมดและล็อค 1Hz-150kHz เครื่องวัดความถี่ PWM ที่ปรับได้

฿350

150x50px visa accept

Description

0-10V.Signal-Generator-Voltage



0-10v โมดูลกำเนิดสัญญาณ คลื่นสี่เหลี่ยมความถี่พัลส์รอบการทำงานที่มี 2 โหมดและล็อค 1Hz-150kHz เครื่องวัดความถี่ PWM ที่ปรับได้

ไฮไลท์ของโมดูล:

1. โหมดคู่ รอบการทำงานก้าว 0.1% ในโหมดละเอียด
2. ความถี่จอแสดงผลคริสตัลเหลว LCD และรอบการทำงาน ชัดเจนมาก ใช้การปรับโพเทนชิออมิเตอร์โค้ด สะดวกมาก เอาต์พุต PWM สามารถตั้งค่าความถี่และรอบการทำงานแยกกันได้
3. มีฟังก์ชั่นล็อคเพื่อป้องกันการทำงานผิดพลาด
4. ช่วงความถี่กว้างและความแม่นยำสูง
5. การสื่อสารแบบอนุกรม

ขั้นแรก คำอธิบายโมดูล

เอาต์พุต PWM คุณสามารถตั้งค่าความถี่และรอบการทำงานแยกกันได้

โหมดปกติ:

ช่วงความถี่ 1HZ~150KHZ รอบการทำงาน 000~100% รอบการทำงานขั้นตอนที่ 1%

โหมดปรับ:

ช่วงความถี่ 1HZ~15KHZ รอบการทำงาน 00.0~100% รอบการทำงานขั้นตอน 0.1%

ความถี่แบ่งออกเป็นสี่ช่วงและเปลี่ยนโดยอัตโนมัติ:

1.XXX (ไม่มีจุดทศนิยม): หน่วยต่ำสุดคือ 1 Hz และค่ามีตั้งแต่ 1 Hz ถึง 999 Hz
2.X.XX (จุดทศนิยมอยู่ในตำแหน่งที่ร้อย) หน่วยขั้นต่ำคือ 0.01Khz และช่วงค่าคือ 1.00Khz~9.99Khz;
3.XX.X (จุดทศนิยมคือสิบ): หน่วยขั้นต่ำคือ 0.1Khz; ช่วงค่าคือ 10.0KHz ~ 99.9KHz
4.X.X.X (จุดทศนิยมในสิบและร้อย): หน่วยขั้นต่ำคือ 1Khz; ช่วงค่าคือ 1KHz ~ 150KHz

เช่น. การแสดงความถี่: 100 หมายถึงเอาต์พุต PWM 100Hz ชีพจร;

1.01 บ่งชี้ว่า PWM ส่งสัญญาณชีพจรที่ 1.01K;

54.1 ระบุว่า PWM ส่งสัญญาณพัลส์ 54.1 kHz;

1.2.4 ระบุว่าเอาต์พุต PWM เป็นพัลส์ที่ 124KHz;

อัตราส่วนหน้าที่อยู่ระหว่าง 0 ถึง 100%
พารามิเตอร์การตั้งค่าทั้งหมด บันทึกก่อนปิดเครื่อง

ประการที่สองการตั้งค่าพารามิเตอร์

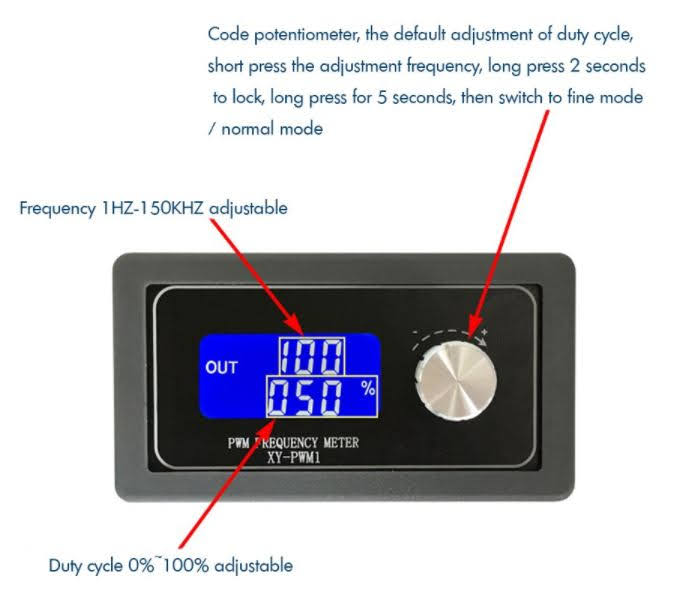

ผลิตภัณฑ์นี้ปรับความถี่และอัตราส่วนหน้าที่โดยการหมุนโพเทนชิออมิเตอร์ สามารถรับรู้การปรับอย่างรวดเร็วตามความเร็วในการหมุน ค่าเริ่มต้นของการปรับอัตราส่วนหน้าที่ กดสั้น ๆ ของความถี่ในการปรับ กดค้างไว้ 2 วินาทีเพื่อล็อค กดค้าง 5 วินาทีเพื่อเปลี่ยนโหมด (โหมดปกติ / โหมดละเอียด) การดำเนินการทำได้ง่าย พารามิเตอร์จะถูกบันทึกโดยอัตโนมัติหลังจากการตั้งค่า และจะไม่สูญหายหลังจากปิดเครื่อง

ประการที่สาม พารามิเตอร์โมดูล:

1. แรงดันใช้งาน: 3.3 ~ 30V;
2. ช่วงความถี่: โหมดปกติ 1Hz ~ 150KHz; โหมดละเอียด 1HZ~15KHZ;
3. ความแม่นยำของความถี่: ความแม่นยำในแต่ละช่วงประมาณ 2%;
4. ความจุสัญญาณ: กระแสไฟขาออกสามารถอยู่ที่ประมาณ 5 ~ 30ma;
5. แอมพลิจูดเอาต์พุต: แอมพลิจูด PWM เท่ากับแรงดันไฟฟ้าของแหล่งจ่าย
6. อุณหภูมิแวดล้อม: -20 ~ +70 องศาเซลเซียส
7. น้ำหนัก: 42g

ประการที่สี่ขอบเขตของการสมัคร:

1. ใช้เป็นเครื่องกำเนิดสัญญาณคลื่นสี่เหลี่ยมเพื่อสร้างสัญญาณคลื่นสี่เหลี่ยมสำหรับการพัฒนาการทดลอง
2. ใช้เพื่อสร้างสัญญาณคลื่นสี่เหลี่ยมที่ควบคุมตัวขับมอเตอร์
3. สร้างพัลส์ที่ปรับได้เพื่อใช้โดย MCU
4. สร้างพัลส์ที่ปรับได้และควบคุมวงจรที่เกี่ยวข้อง (แอปพลิเคชันเช่นการควบคุมความเร็วการหรี่ PWM)

ห้า, การควบคุมพอร์ตอนุกรม (การสื่อสารระดับไมโครคอนโทรลเลอร์ TTL)

มาตรฐานการสื่อสาร: 9600 bps

บิตข้อมูล : 8
บิตหยุด :1
ตรวจสอบตัวเลข :ไม่มี
การควบคุมการไหล : none

1. ตั้งความถี่ของ PWM

“F101”: ตั้งความถี่เป็น 101 HZ (001~999)
“F1.05”: ตั้งความถี่เป็น 1.05 KHZ (1.00~9.99)
“F10.5”: ตั้งความถี่เป็น 10.5KHZ (10.0~99.9)
“F1.0.5”: ตั้งความถี่เป็น 105KHZ (1.0.0~1.5.0)
หมายเหตุ: ในโหมดละเอียด ความถี่สูงสุดคือ 15.0Khz

2. ตั้งค่ารอบการทำงานของ PWM

โหมดปกติ:

“DXXX”: ตั้งค่ารอบการทำงานของ PWM เป็น XXX; (001~100)

ตัวอย่างเช่น D050 ตั้งค่ารอบการทำงานของ PWM เป็น 50%

โหมดปรับ:

“DXX.X”: ตั้งค่ารอบการทำงาน PWM เป็น XX.X (00.1~100)

ตัวอย่างเช่น D20.8 การตั้งค่ารอบการทำงานของ PWM คือ 20.8%

3. อ่านพารามิเตอร์การตั้งค่า

ส่งสตริง “อ่าน” และอ่านพารามิเตอร์ที่ตั้งไว้

4. เปลี่ยนโหมด

MODE0 : โหมดปกติ
MODE1 : โหมดละเอียด

ตั้งค่าความสำเร็จที่จะกลับมา: ลง;
การตั้งค่าล้มเหลวในการส่งคืน: FALL

Package Detail:

1pc * 0-10v โมดูลกำเนิดสัญญาณ

—————————————————————–
