เมนเบรกเกอร์สวิตซ์ NXB-63-C63-2P

SKU 050159 Categories , ,

฿160

150x50px visa accept

Description



NXB-63 C 63A 2P air Main switch AC 230/400V Load protector Short circuit trip DZ47

Technical parameters
Rated current: 63A, (1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A)
Rated voltage: 230/400V (2 ~ 4P, 3P+N);
Frequency: 50;
Electromagnetic release type: C
Number of poles: 230V (1P, 1P+N), 230/400V (2 ~ 4P, 3P+N);
Mechanical life: 20000 cycles;
Electrical life: 10000 cycles;
Rated short-circuit breaking capacity(Icn): 6000A;
Short-circuit breaking capacity (Ics): 6000A;
Rated impulse withstand voltage (Uimp): 4kV;
Power consumption on each pole of the circuit breaker: see Table 1.
Compliant standards: IEC60898-1
Compliant certification: CE
Major function: Overload protection, short circuit protection, positive isolation

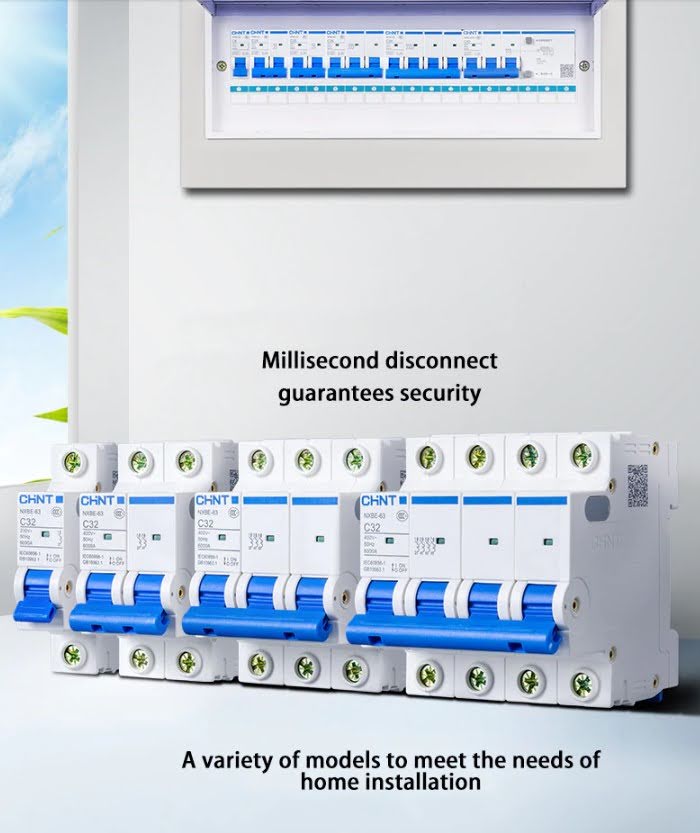

Products Detail:
อายุการใช้งานทางกลและทางไฟฟ้าเป็นสองเท่าของมาตรฐานและอายุการใช้งานยาวนานขึ้น
อายุการใช้งานเครื่องกล 20,000 เท่า อายุการใช้งานไฟฟ้า 10,000 เท่า
ความสามารถในการปรับตัวที่แข็งแกร่งกับสภาพแวดล้อมและการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่เลวร้าย
-30 ℃ ~ 70 ℃ ช่วงอุณหภูมิแวดล้อม เพื่อตอบสนองความต้องการของการใช้งานที่หลากหลาย

หน้าต่างตัวบ่งชี้ตำแหน่งที่ทำงานชัดเจน
การแสดงภาพตำแหน่งหัวสัมผัสทุกรุ่น หลีกเลี่ยงการทำงานที่ไม่ถูกต้อง ใช้ความน่าเชื่อถือมากขึ้น

เลือกเบรกเกอร์และป้องกันไฟรั่ว
1. สวิตช์หลักของกล่องจ่ายไฟในครัวเรือนมักจะเป็นเบรกเกอร์ขนาดเล็ก 32A-63A หรือเบรกเกอร์ป้องกันการรั่วไหลซึ่งสามารถปลดสายเฟสและ
สายกลางได้ในเวลาเดียวกัน
2.เบรกเกอร์ขนาดเล็ก 10A-16A ถูกเลือกโดยทั่วไปสำหรับวงจรไฟ
3.วงจรเต้ารับโดยทั่วไปเลือกใช้เบรกเกอร์ป้องกันไฟรั่วขนาด 16A-20A

สูตรการคำนวณ กระแสสลับเลือกตามพลังงานของอุปกรณ์
1.สูตรการคำนวณ = กำลังไฟฟ้า/แรงดัน *3 (กระแสกระแทก)
2.ตัวอย่าง: อุปกรณ์ 3000W แรงดัน 380V เลือกเซอร์กิตเบรกเกอร์ 3000W*3 (กระแสอิมพัลส์) /380V≈ 23.68A ≈25A เราเลือกเบรกเกอร์ 25A
หรือเบรกเกอร์กันไฟรั่ว

วิธีเลือกทริปแม่เหล็กไฟฟ้าประเภท C และประเภท D
ช่วงการหน่วงเวลานานของประเภท C คือ 5in-10in;
ช่วงการดำเนินการหน่วงเวลานานของประเภท D คือ 10in-12in (ในคือกระแสที่กำหนดของสวิตช์)
ประเภท C ใช้ในพื้นที่โหลดเบา เช่น การควบคุมการจ่ายไฟและแสงสว่าง ประเภท D สามารถใช้ในสถานที่เริ่มต้นที่มีภาระหนัก เช่น การสตาร์ทมอเตอร์
สามารถหลีกเลี่ยงอุปกรณ์หลังจากเริ่มต้น กระแสทันทีมีขนาดใหญ่เกินไปที่จะทำให้เกิดโอเวอร์โหลดสวิตช์ทริปโดยไม่จำเป็น

ปิดเครื่องไม่ได้
1. ไม่ว่าพอร์ตโหลดจะลัดวงจรหรือไม่
2. ความล้มเหลวของกลไกการทำงาน
3.พิกัดกระแสของเบรกเกอร์ไม่ตรงกับกระแสโหลด

อุณหภูมิสูง
1.สกรูสายไฟหลวมโดยไม่ได้ขันสายไฟให้แน่น
2.พื้นที่ส่วนลวดที่เลือกมีขนาดเล็กเกินไป ลวดบางเกินไป

ไม่ตัดการเชื่อมต่อในไฟฟ้าลัดวงจร
1.เบรกเกอร์ที่เลือกไม่ตรงกับสภาพการทำงานของโหลด

ไม่มีไฟฟ้า
1.ปอกหัวตะกั่วน้อยเกินไป
2.สกรูสายไฟหลวมโดยไม่ได้ขันสายไฟให้แน่น

Dimensions and installation sizes

Packing:
1pcs x เมนเบรกเกอร์สวิตซ์ NXB-63-C63-2P
Weight:  300g
Size:  10cm x 10cm x 8cm

Additional information

Weight 0.3 kg
Dimensions 10 × 10 × 8 cm
